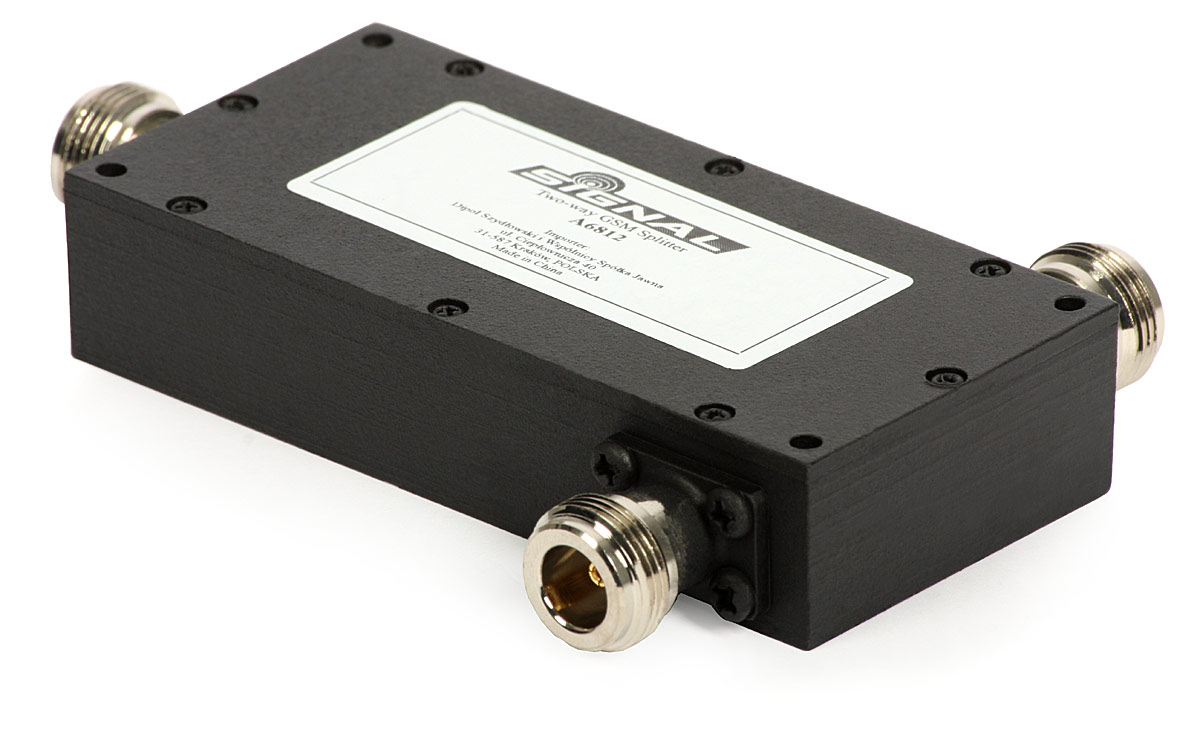

Rozgałęźnik GSM TRANS-DATA dwudrożny

Rozgałęźnik GSM dwudrożny służy do rozdzielenia wzmocnionego sygnału GSM do anten wewnętrznych GSM A741001, A741002. Rozgałęźnik pracuje w częstotliwościach od 800 do 2500 MHz. Urządzenie posiada złącza N.

Nazwa	Rozgałęźnik GSM dwudrożny
Kod	A6812
Pasmo [MHz]	800-2500
Ilość wyjść	2
Tłumienie [dB]	3,5
Złącza	Gniazdo N

• Do podłączenia rozgałęźnika ze wzmacniaczem GSM A6765 należy użyć konektora antenowego (wtyk N - wtyk N na przewodzie RF-5) 5m E83285 lub 10m E83287.
• Do podłączenia rozgałęźnika ze wzmacniaczem GSM A6765 należy użyć konektora antenowego (wtyk N - wtyk N na przewodzie RF-5) 5m E83285 lub 10m E83287.

Całkowita długość połączenia repeater GSM-antena wewnętrzna GSM nie powinna przekraczać 20m. Należy pamiętać, że każdy metr przewodu tłumi sygnał co przekłada się na siłę wypromieniowanego sygnału przez antenę wewnętrzną.


Schemat instalacji w budynku 2 kondygnacyjnym
