Multiswitche serii MV zaprojektowane zostały w sposób umożliwiający pracę w średnich i dużych zbiorczych instalacjach telewizyjnych RTV+SAT. Mogą być również stosowane w mniejszych instalacjach domowych.

• multiswitch radialny
• wbudowana prekorekcja charakterystyki kabla
• grupowanie wyjść pod względem poziomu wyjściowego
• separacja pomiędzy wejściami większa niż 30 dB
• aktywny tor sygnału naziemnego wyposażony w filtr LTE (47-790 MHz)
• odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A

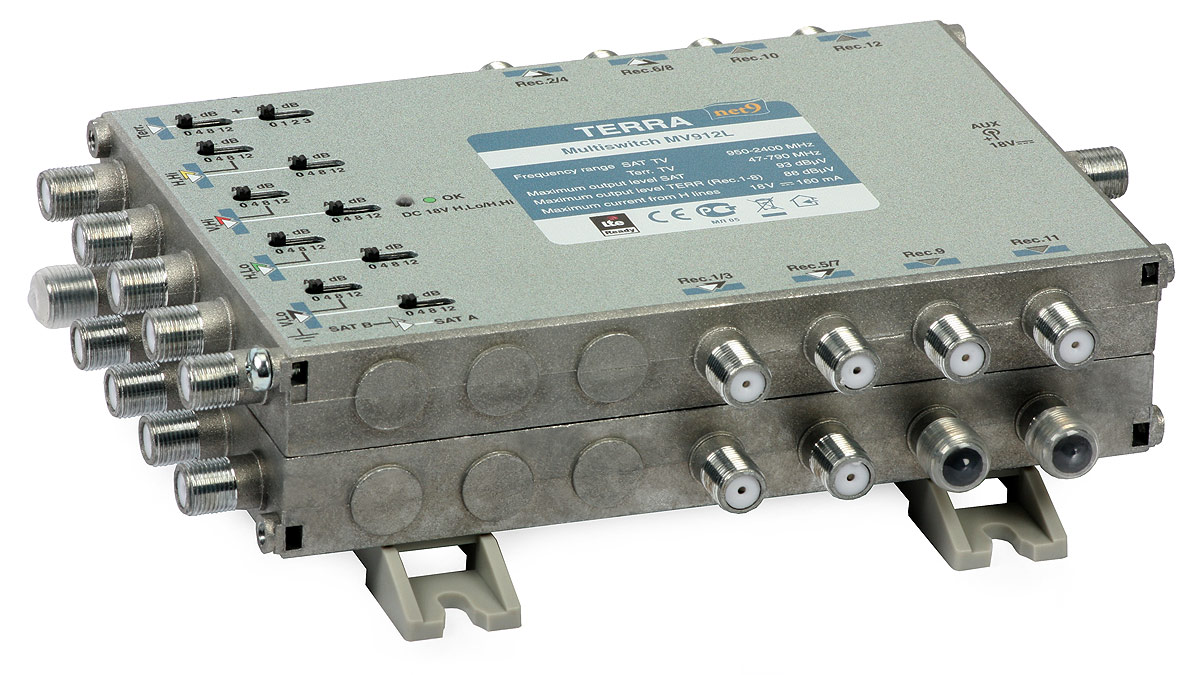

Multiswitch MV-912L R70862 posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T odbywa się za pomocą dedykowanych przełączników. Taki sposób konfiguracji zapewnia większą stabilność ustawionych parametrów w stosunku do rozwiązań tradycyjnych, bazujących na potencjometrach.

Multiswitch MV-912L R70862 posiada wbudowany filtr sygnałów LTE umożliwiający eliminowanie niepożądanych sygnałów w paśmie 800 MHz (częstotliwości 791 - 862 MHz) przeznaczonym na realizację usług transmisji danych (LTE).

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia. Wysoki poziom sygnału wyjściowego, wbudowana prekorekcja charakterystyki tłumienia przewodów koncentrycznych oraz stopniowanie tłumienia na wyjściach multiswitcha umożliwia budowanie dużych instalacji, w których długość przyłączy abonenckich sięgać może nawet 80 m.

Nazwa			MV-908L	MV-912L	MV-916L
Kod			R70858	R70862	R70866
Ilość wejść			9	9	9
Ilość wyjść			8	12	16
Pasmo pracy [MHz]	SAT		950 - 2400
	DVB-T/Radio		47 - 790
Wmocnienie (prekorekcja ch-ki tłumienia przewodu) [dB]	SAT	wyj. 1-16	3...8
	DVB-T/Radio	wyj.1-8	4...7
		wyj. 9-12		3...5
		wyj. 13-16			2...3
Regulacja wzmocnienia [dB]	SAT		12, krok 4 dB
	DVB-T/Radio		15, krok 1 dB
Max. poziom sygnału SAT (IMD3=35dB)* [dBμV]			93
Max. poziom sygnału TV naziemnej (IMD3=60dB)* [dBμV]		wyj. 1-8	85
		wyj. 9-12		83
		wyj. 13-16			83
Separacja wejść SAT [dB]			> 30
Separacja wyjść [dB]		SAT	> 30
		DVB-T	> 30
Klasa ekranowania			A
Pobór prądu z odbiornika [mA]			< 60
Maksymalny pobór prądu z linii H oraz zewnętrznego źródła zasilania			12 V ... 18 V < 160 mA przy 18 V
Sygnały sterujące			14/18 V, 0/22 kHz, tone burst lub DiSEqC 1.0, DiSEqC 2.0 lub kompatybilne wersje
Przejście DC przez złącze "AUX18 V"			18 V 1 A max.
Zakres temperatur pracy [ºC]			-20...+50
Wymiary [mm]			187x135x30	227x135x30	267x135x30
Masa [kg]			1,26	1,26	1,26
