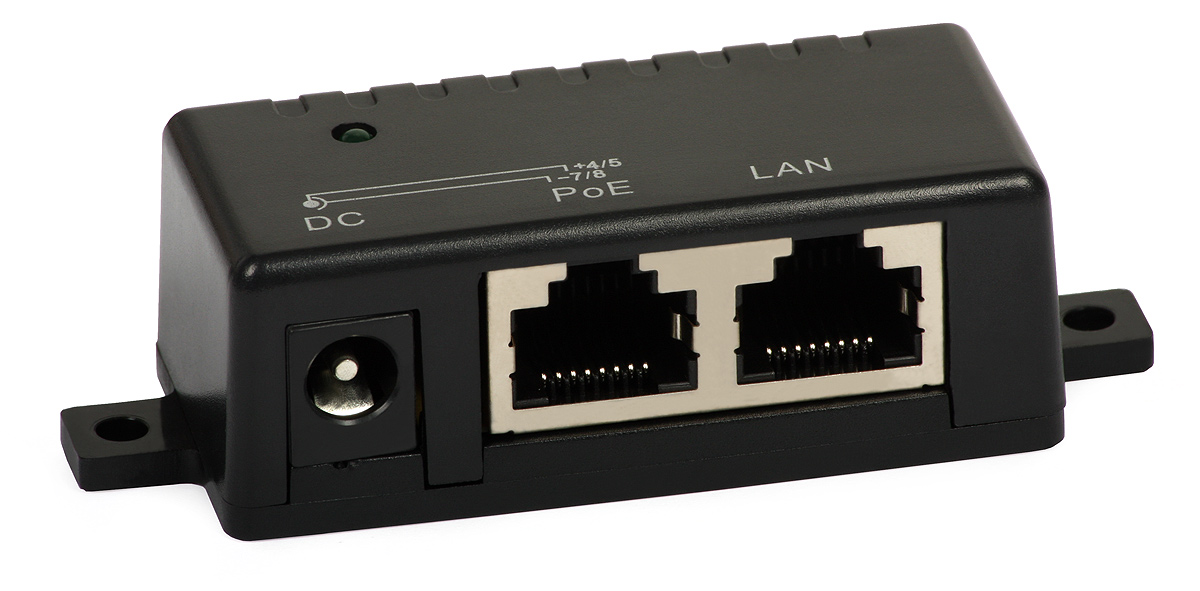

Adapter PoE

Adapter Power over Ethernet (PoE) umożliwia zasilanie urządzeń pracujących w sieciach LAN za pomocą skrętki 4-parowej (np. UTP). Stosując to rozwiązanie można zasilić Access Point umieszczony w hermetycznej obudowie przy antenie (w celu zmniejszenia strat na przewodzie antenowym) za pomocą zasilacza znajdującego się wewnątrz budynku.

Dioda LED sygnalizuje podłączenie zasilacza do adaptera PoE.

Adapter można stosować do innych urządzeń spełniających standard 802.3af (PoE), są to między innymi kamery IP firmy ACTi. Istnieją również urządzenia, które mogą być zasilane poprzez port Ethernet (RJ-45) innym napięciem niż 48V. Przykładem może być ULTIAIR. Urządzenia takie należy podłączyć tak jak na schemacie nr 1. Urządzenia, które nie posiadają możliwości zasilania poprzez port Ethernet należy podłączyć tak jak jest pokazane na schemacie nr 2.

Schemat nr 1 przedstawia zasilanie urządzenia zgodnego ze standardem PoE 802.3af

Schemat nr 2 przedstawia zasilanie urządzenia niezgodnego ze standardem PoE 802.3af
