Transformator video Etrix 1VAP z wtykiem BNC oraz z łączem zasilania na kablu

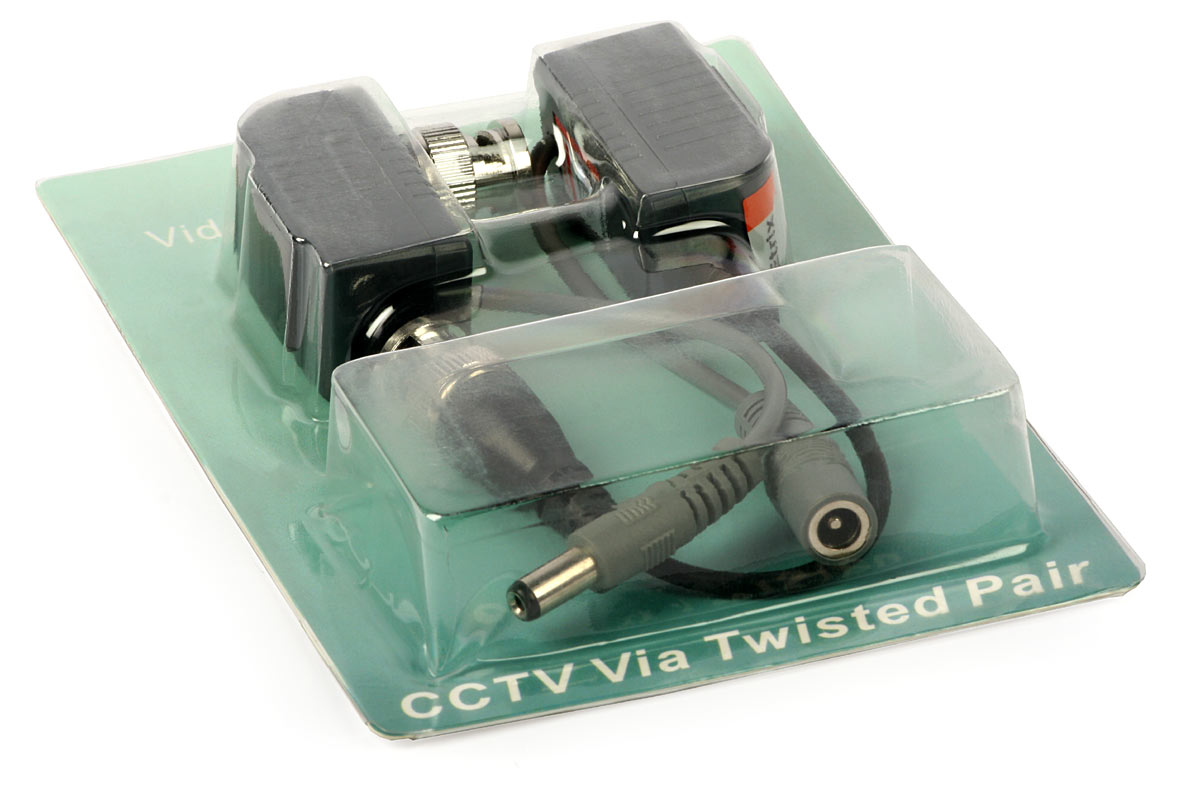

Transformator Etrix 1VAP służy do przesyłu sygnału wizyjnego oraz zasilania z jednego źródła za pomocą skrętki komputerowej. Transformator ma przymocowane z jednej strony giętkim kablem złącze BNC oraz wtyk 2.1/5.5 a z drugiej strony złącze BNC oraz gniazdo 2.1/5.5.

Urządzenie dopasowuje impedancję kabla koncentrycznego (75 Ω) do impedancji przewodu symetrycznego (100 Ω) zapewniając przesył sygnału wizyjnego poprzez skrętkę komputerową 5 kategorii dla kamer:

• PAL (CVBS) na odległość do 400m,
• HD-TVI, AHD na odległość 200m (dla 720p) oraz 150m (dla 1080p),
• HD-CVI na odegłość do 200m.

Nazwa	1VAP
Kod	M16659
Zasięg wideo	400 m (dla CVBS) 150 m (dla HD-TVI, AHD)
Tłumienie przelotowe	-0,5 dB (dla f=5 MHz)
Zakres pasma video	0 ... 50 MHz
CMRR (dB @ 5MHz)	60 dB
Impedancja we/wy koncentrycznego	75 Ω
Impedancja we/wy symetrycznego	100 Ω
Typ złącza we/wy koncentrycznego	wtyk BNC męski
Typ złącz we/wy symetrycznego	RJ-45
Masa	0,02 kg
Wymiary (szer.xwys.xgł.)	15x33x24 mm
Długość kabla BNC	14 cm
Długość kabla zasilajacego	14 cm



Współczynnik CMRR w transformatorach wideo. Angielskie określenie transformatora wideo - „balun” jest skrótem od „Balance-Unbalance” (symetryczny – niesymetryczny) oznacza urządzenie pozwalające na zmianę medium transmisyjnego z kabla współosiowego na skrętkę i odwrotnie. Największą zaletą transmisji kablem symetrycznym jest niższa cena kabla oraz odporność na zakłócenia. Dzięki temu, że sygnał przesyłany jest przez 2 przewody o tej samej impedancji, zakłócenia dodające się do obu przewodów są takie same. Dlatego znacznie łatwiej je usunąć niż z przewodu koncentrycznego.

Odporność transformatora wideo na zakłócenia poprzez redukcję sygnału wspólnego dla obu przewodów oraz pozostawienie sygnału różnicowego to podstawowa właściwość transformatora wideo. Jest określana poprzez parametr CMRR (Common Mode Rejection Ratio). Jest to stosunek wartości sygnału błędu na wyjściu niesymetrycznym do wartości zakłócenia na wejściu symetrycznym. Można zmierzyć go np. przez podanie sygnału zakłócającego (wspólnego) V_z o dużej amplitudzie przy zwartych żyłach kabla symetrycznego (zapewnienie zerowej amplitudy sygnału różnicowego). W idealnych warunkach na wyjściu niesymetrycznym transformatora powinno być 0V, natomiast zmierzoną w warunkach rzeczywistych wartość V_b należy podstawić do wzoru:

CMRR = 20*LOG(V_b/V_z)
