RACK board ZMD-1 - zespół montażu czołowego do MR-xxx, MV-xxx Terra
Kod produktu: R77311|EAN:
88,00 zł netto
szt
Dostępność:Dostępny MAG
RACK board umożliwia wykorzystanie zarówno części frontowej szafy 19" jak i powierzchni bocznych, dostępnych po zdjęciu paneli. Dzięki temu osiągnięto dotychczas niespotykany współczynnik wypełnienia szafy tego rodzaju sprzętem, przy zachowaniu dobrego dostępu do urządzeń, odpowiedniej wentylacji, przejrzystości połączeń, instalacji na patch panelach wszystkich kabli zarówno z sygnałem przychodzącym z anten jak i wychodzącym do abonentów. Ta ostatnia cecha bardzo ułatwia diagnostykę sieci w trakcie eksploatacji.
Szczegółowe informacje na temat systemu montażu pionowego RACK board dostępne są tutaj
Jeżeli w szafie mają być zamontowane panele ZMB to w części frontowej szafy należy użyć paneli ZMC. Szerokość panelu ZMC jest tak dobrana aby była możliwość montażu zespołów ZMB na powierzchniach bocznych szafy.

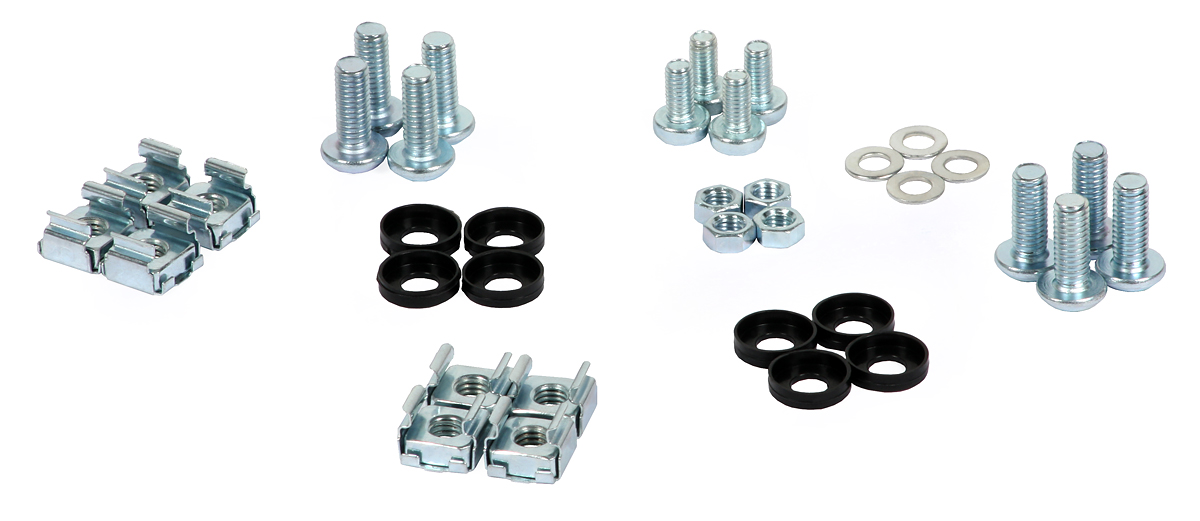

Zespół montażu czołowego RACK board ZMD-1 R77311 to zestaw dwóch nośników przeznaczonych do montażu w szafie RACK. Posiada on otwory dedykowane do montażu multiswitchy TERRA serii MR-xxx (rozstaw otworów: wysokość 120 mm, szerokość 100 / 140 / 180 mm). W komplecie znajdują się potrzebne do montażu wkręty M5x10 z nakrętkami. Rozstaw pionowy nośników jest tak dobrany że przewody podłączone na złącza wejściowe multiswitcha mają wystarczająco dużo miejsca, aby zachować minimalne promienie gięcia. Możliwym jest nawet zainstalowanie w tym miejscu zabezpieczeń przeciwprzepięciowych Signal R48602. W komplecie znajduje się osiem śrub z koszyczkami, służących do montażu zespołu w szafie.
| Nazwa towaru | RACK board ZMD-1 |
| Kod | R77311 |
| Montaż urządzeń | MR-xxx Terra |
| Materiał | aluminium PA11 |
| Wymiar szyny | 483 x 43 x 100 mm |
| Grubość nośnika | 2,0 mm |
| Wysokość nośnika | 1 U |
| Ilość nośników | 2 |
| Kolor | RAL 9004 |
| Wymiar montażowy | 19 '' |
| Masa | 0.5 kg |
Podstawowe cechy system montażu pionowego RACK board
:- Predefiniowane dla poszczególnych elementów instalacji zestawy umożliwiają prosty i szybki montaż.
- Panele montażowe RACK board dają możliwość takiego ułożenia sprzętu i przewodów że wypełniona urządzeniami szafa RACK jest estetyczna i wygląda bardzo profesjonalnie. Nadmiar (zapas) przewodów schowany jest w środku szafy za urządzeniami (w płaskich obudowach to kable są z przodu a urządzenie jest schowane za nimi co utrudnia regulację parametrów, pomiary sygnałów, pogarsza chłodzenie).
- Z racji swojej budowy system RACK board jest uniwersalny - chociaż jest dedykowany do urządzeń firmy TERRA to nic nie stoi na przeszkodzie aby był wykorzystywany do montażu innych urządzeń teletechnicznych takich jak repeatery GSM, routery, switche itp.
- Ponieważ każde urządzenie w systemie RACK board znajduje się w pozycji wertykalnej i nie przylega do żadnego innego urządzenia ani elementu szafy RACK, jest naturalnie chłodzone obiegiem powietrza wewnątrz szafy.
- Każde urządzenie ma swój panel montażowy a przestrzenie między nimi umożliwiają swobodne doprowadzenie przewodów.
- Na system RACK board składają się następujące serie sprzętowe:
- ZMB - zespół montażu bocznego instalowany na powierzchniach bocznych dużych szaf stojących. Aktualnie w ofercie znajdują się panele do montażu w szafach 800 x 600.
- ZMC - zespół montażu czołowego który może być instalowany łącznie z zespołem ZMB.
- ZMD - zespół montażu czołowego do szaf wiszących lub do szaf stojących, wyklucza jednak montaż zespołu ZMB (ma pełną szerokość 19'').
- W systemie RACK board wykorzystywany jest nie tylko front szafy RACK (szyny o rozstawie 19”) ale także boczne przestrzenie szafy - dostęp do urządzeń uzyskuje się po zdjęciu bocznych paneli szafy. Zespół montażu bocznego ZMB jest mocowany na (lewej bądź prawej) przedniej i tylnej szynie RACK. W sprzedaży znajduje się wersja paneli ZMB-1-800 pasująca do szaf RACK stojących 600x800 mm.
- Instalator ma do dyspozycji zespoły montażu czołowego ZMC w kilku wersjach. Dzięki temu na frontowej części szafy może zainstalować nie tylko urządzenia 19’’ ale także montowane na szynę EURO TH35 lub przeznaczone do montażu pionowego na płaskiej powierzchni.
- Zespoły systemu RACK board montowane są do szyn RACK za pomocą, znajdujących się w komplecie, standardowych śrub M6 i koszyczków.
- Zespoły systemu RACK board wykonane są z twardej blachy aluminiowej PA11 (wg DIN, ISO AlMg3) pomalowanej proszkowo w kolorze RAL9004. Jeżeli znajdujące się w panelach otwory nie będą pasowały do montowanych przez instalatora urządzeń to z łatwością można wywiercić nowe.
- Zespoły serii ZMD służą do montażu w szafach wiszących lub stojących ale nie można ich montować wspólnie z panelami ZMB (mają pełną szerokość 19'').
- Przewody doprowadzające sygnał z anten podpięte są do patch panelu ze złączami F który za pomocą mostków przekazuje sygnał do kolejnego patch panelu i dalej przewodami do wyznaczonych urządzeń. Zdjęcie mostków połączeniowych umożliwia pomiar sygnału na wybranym, wejściowym przewodzie sygnałowym.
- Wszystkie przewody biegnące do gniazd końcowych podpięte są, zgodnie z normą, na patch panelach ze złączami F. Każde ze złączy może zostać w tym miejscu oznaczone numerem mieszkania co znacząco ułatwia pomiar sygnału wyjściowego i późniejszą diagnostykę sieci.
Specyfikacja
| Załączniki |
