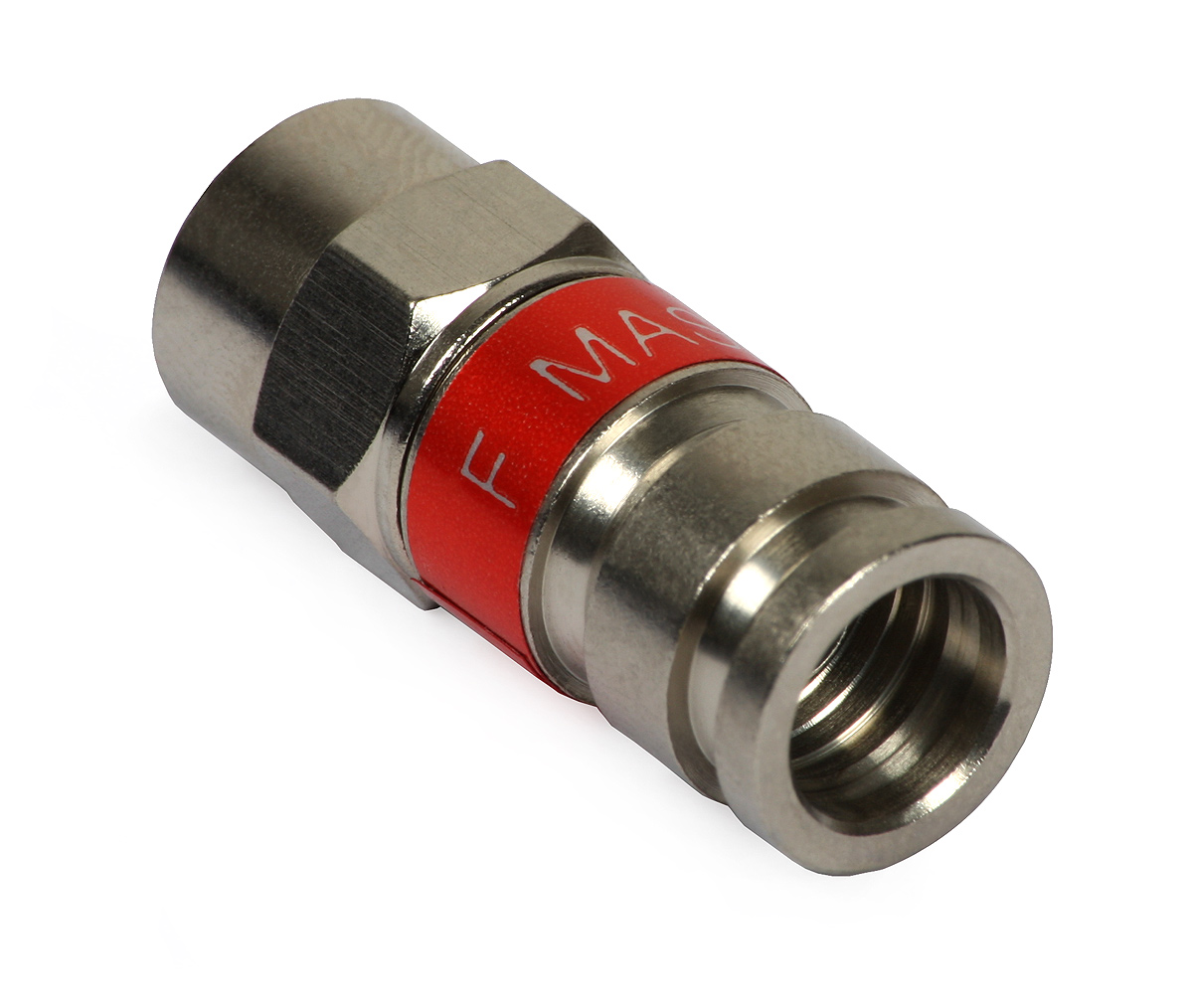

Złącze kompresyjne F 59 MASTER na przewód RG-59 (CAMSET)
Kod produktu: E80322|EAN:
1,50 zł netto
szt
Dostępność:Dostępny MAG
Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze F E80322 przeznaczone jest do kabli typu RG-59. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas. Złącze F 59 MASTER E80322 posiada bardzo precyzyjny gwint co sprawia, że nie występują tutaj powszechnie znane problemy z zakręcaniem złącza na gniazdo. Złącze F 59 MASTER E80322 dzięki zastosowaniu podwójnej kompresji dookolnej od strony kabla i uszczelce od strony złącza jest w pełni szczelne, co zabezpiecza urządzenia stosowane w instalacji przed wodą.
Złącze kompresyjne F 59 MASTER E80322 przeznaczone jest na kable:
- Przewód CCTV CAMSET/YAR M5995_100
- Przewód CCTV CAMSET/YAR M5995_200
- Przewód CCTV CAMSET/YAR PE M5997_100
- Przewód YAP M6100_1
- Przewód YAP M6100_100
- Przewód YAP M6100_200
- Przewód YAPM6100_500
- Przewód XAP M6103_100
- Przewód XAP M6103_200
Do ściągnięcia izolacji z przewodu RG-59 najlepiej jest użyć ściągacza E8010.
Do zaciśnięcia złącza należy zastosować uniwersalny zaciskacz do złącz kompresyjnych E80075.
Złącze F 59 MASTER E80322 można stosować do wszystkich przewodów rodziny RG-59 o średnicy żyły centralnej 0.55-0.80 mm.
Cechy wyróżniające:
- szerokie pasmo pracy,
- wodoszczelność połączenia złącza z kablem,
- bardzo małe tłumienie w całym paśmie pracy,
- znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
- bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
- poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu,
- wymiarowo dopasowane jest do rodziny przewodów RG-59,
- konstrukcja tego złącza chroniona jest licznymi patentami,
- do zaciśnięcia należy użyć zaciskarki do złącz kompresyjnych E80076,
- porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia równoważą cenę tego złącza.
Dane techniczne:
| Nazwa | Złącze F 59 MASTER kompresyjne do kabli RG-59 |
| Kod | E80322 |
| Materiał | |
| Podstawowy materiał złącza | Mosiądz 360 |
| Wykończenie złącza | Nikiel |
| Uszczelka | Guma etylenopropylenowa |
| Wymiary fizyczne | |
| Średnica zewnętrzna | 10,8 mm |
| Średnica wewnętrzna | 7,63 mm |
| Średnia wewnętrznej tulei | 3,9 mm |
Parametry techniczne:
| Nazwa | Złącze F |
| Kod | E80322 |
| Impedancja [Ω] | 75 |
| Zakres częstotliwości [MHz] | 5-2400 |
| Typ złącza | F proste |
| Wielkość [mm] | 7.63 |
| Rodzaj montażu | kompresja wzdłużna |
| Lutowane | NIE |
| Montaż w obudowie | NIE |
| Materiał | Mosiądz 360 |
| Montaż zewnętrzny | TAK |
| Producent | MASTER |
| Ściągacz | E8003, E8010 |
| Zaciskacz | E80075, E80078 |
| Polecane przewody | M5995, M5997 |
| Przygotowanie przewodu [mm] | 6 - żyła centralna 6 - dielektryk 6 - ekran |
