Multiswitch programowalny SRM-523 został wyposażony w dwa wyjścia dSCR/Legacy + Terr. TV Out. Jednokablowy tryb dSCR umożliwia niezależny podział do 32 odbiorników satelitarnych SAT STB przy pomocy dwóch kabli koncentrycznych (aż do 16 odbiorników z każdego wyjścia, 16+16 konfiguracja domyślna) lub jeden kabel koncentryczny (32 odbiorniki z jednego wyjścia, po przeprogramowaniu za pomocą programatora PC102W R80561) dla każdej pary. Wyjście w trybie Legacy (zwykłe wyjście, jak w konwerterze typu Universal lub w klasycznych multiswitchach) umożliwia podłączenie klasycznego tunera satelitarnego.

• W pełni zgodny z normą EN50494 - Unicable I, 8 UB - User Bands (8 kanałów),
• W pełni zgodny z normą EN50607 - Unicable II, 32 UB - User Bands (32 kanały),
• Jedna para wyjść (2xdSCR/Legacy) i jeden procesor,
• Możliwe jest mieszanie odbiorników wspierających normę EN50607 i EN50494,
• w tej samej sieci (8 x EN50494 + 24 x EN50607),
• Wbudowany układ AGC - odpowiednio koryguje wzmocnienie sygnału, tak aby na jego wyjściu zapewnić stały poziom sygnału wynoszący 84 dBμV. Oznacza to, że instalator nie musi martwić się o korekcję sygnału na multiswitchu - zadbać musi jedynie o odpowiedni poziom sygnału na wejściu urządzenia,
• Aktywny tor RTV,
• W trybie dynamicznym umożliwia podział do sygnału do max. 32 odbiorników,
• W trybie statycznym pracuje jako przemiennik IF/IF.

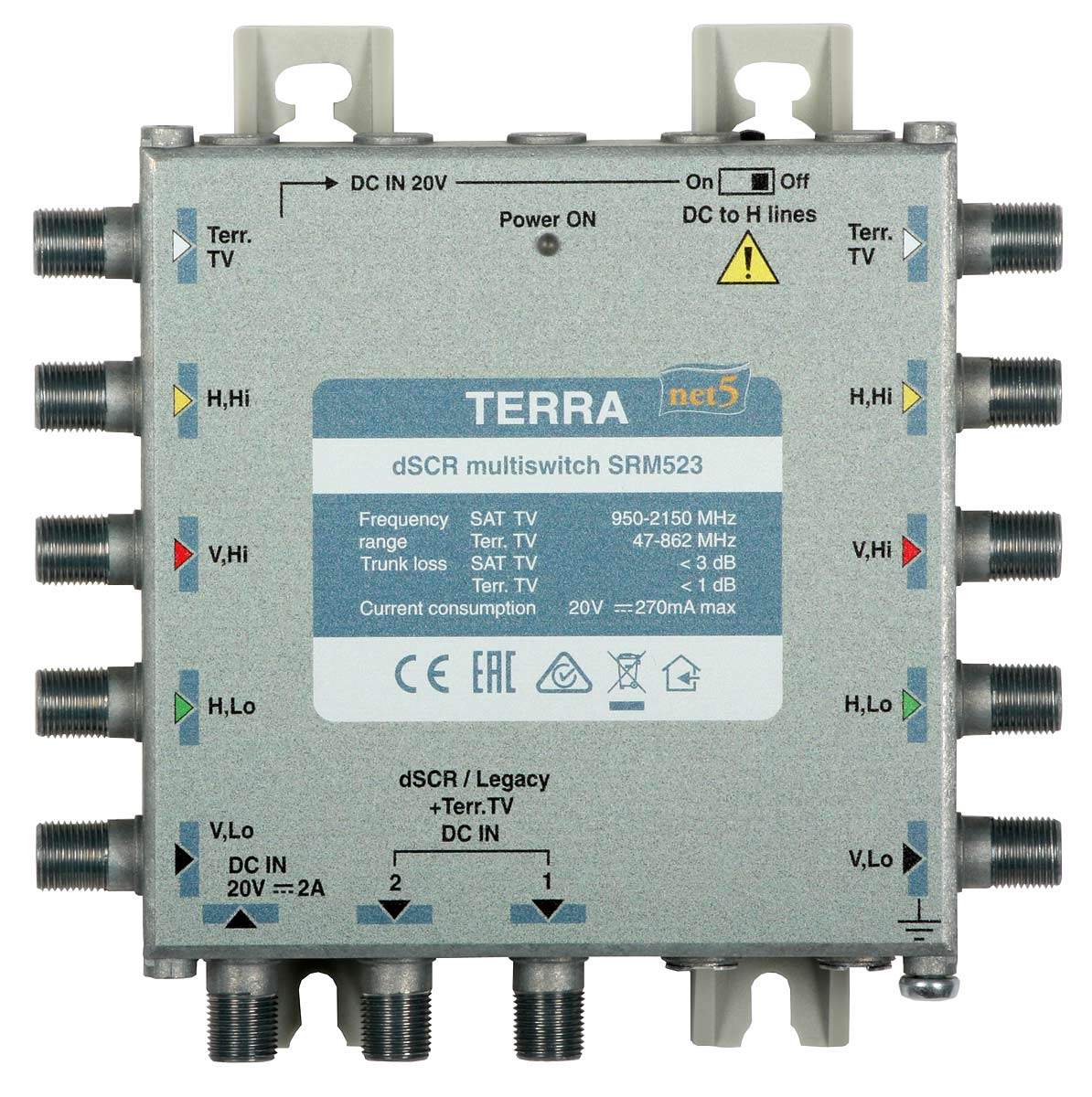

Multiswitch przelotowy SRM 523 R80523 to urządzenie, które umożliwia dystrybucję sygnału DVB-S/S2 z jednej pozycji satelitarnej, telewizji naziemnej DVB-T oraz radia analogowego/DAB przy pomocy jednego kabla kabla koncentrycznego w oparciu o technikę cyfrowego układania kanałów. Multiswitch przelotowy SRM523 R80523 posiada pełne wsparcie dla odbiorników pracujących w dwóch trybach dynamicznych: SCR (Unicable I - 8 User Bans) oraz dSCR (Unicable II - 32 User Bands). Dostępny na wyjściu cyfrowy sygnał dostarczany do odbiorników końcowych z wykorzystaniem rozgałęźników satelitarnych pracujących w paśmie 5-2400 MHz. Wyposażony został w 5 wejść (cztery pary polaryzacja/pasmo (VL–HL–VH–HH) plus aktywny tor RTV) oraz dwa wyjścia dSCR/Legacy. Jednokablowy tryb dSCR umożliwia niezależny podział do 32 odbiorników satelitarnych SAT STB przy pomocy dwóch kabli koncentrycznych (aż do 16 odbiorników z każdego wyjścia, 16+16 konfiguracja domyślna) lub jeden kabel koncentryczny (32 odbiorniki z jednego wyjścia, po przeprogramowaniu za pomocą programatora PC102W R80561) dla każdej pary. Wyjście w trybie Legacy (zwykłe wyjście, jak w konwerterze typu Universal lub w klasycznych multiswitchach) umożliwia podłączenie klasycznego tunera satelitarnego.

Domyślnie wszystkie wyjścia multiswitcha SRM-523 R80523 skonfigurowane są w trybie Legacy (odbiornik w tym celu wysyła sygnał sterujący: napięcie zasilające 14/18 V, sygnał przełączający 0/22 kHz) i przełączają się na Unicable, jeśli tylko otrzyma komendę DiSEqC zgodną ze standardem EN50494/EN50607 (tryb dynamiczny). Oznacza to, że na każdym z dwóch wyjść multiswitcha można dokonać podziału sygnału do maksymalnie 16 odbiorników przy pomocy jednego kabla koncentrycznego w standardzie EN50607.

Urządzenie pracować może w dwóch trybach:

• tryb dynamiczny (DYNAMIC) - częstotliwości wyjściowe są stałe i każda jest przypisana do odbiornika (User Bands), maksymalnie podział sygnału przy pomocy jednego kabla koncentrycznego do 32 tunerów. Odbiorniki muszą być zgodne z normą EN50494/EN50607 (UNICABLE I/UNICABLE II).
• tryb statyczny (STATIC) - zarówno częstotliwości wejściowe jak i wyjściowe są stałe, pracuje jako przemiennik IF/IF umożliwiając dystrybucję sygnału z 32 transponderów satelitarnych na nieograniczoną liczbę odbiorników.

Programowanie multiswitchy serii dSCR odbywa się za pomocą programatora PC102W R80561.

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

W instalacjach bazujących na multiswichach stosować należy konwertery typu QUATRO.

Multiswitch wymaga zewnętrznego zasilacza np. PS202F 20V 2A R71468.

Na rynku obecnie dostępnych jest wiele modeli różnych odbiorników satelitarnych. Nie każdy z nich wspiera system SCR/Unicable zgodny z normą EN50494 i/lub EN50607. Warunkiem koniecznym do stosowania technologii SCR/UNICABLE jest implementacja jej w tunerze. Lista dostępnych odbiorników satelitarnych obsługujących multiswitche jednokablowe:

Odbiorniki Ferguson:

• Ferguson Ariva 53
• Ferguson Ariva 103
• Ferguson Ariva 203
• Ferguson Ariva 153 Combo
• Ferguson Ariva 253 Combo
• Ferguson Ariva 4K Black
• Ferguson Ariva 4K Combo Black

Odbiorniki Cyfrowego Polsatu:

• Dekoder HD 5000
• Dekoder
• EVOBOX PVR

Odbiorniki nc+:

• BOX+
• mediaBOX+
• turboBOX+
• wifi Premiumbox+





Nazwa	SRM 523
Kod	R80523
Pasmo pracy	SAT IF wejście	950-2150 MHz
	SAT IF wyjście	950-2150 MHz
	DVB-T/Radio	47-862 MHz
Ilość wejść/wyjść	SAT IF	4
	DVB-T/Radio	1
Ilość odgałęzień		2 (1 para)
Tłumienie odbić		> 10 dB
Impedancja		75 Ω
Poziom wejściowy	SAT	60...95 dBµV
	DVB-T/Radio	IMD3=60 dB 96 dBµV max
Wyjście dSCR	pasmo użytkownika	max 32 (konfigurowalny)
	szerokość pasma	20...60 MHz (konfigurowalny)
	poziom wyjściowy, AGC	84 dBµV
	Poz. wyj. DVB-T/Radio, wzmocnienie	IMD3=60 dB max. 104 dBµV   8 dB
Wyjście Legacy	poziom wyjściowy SAT IF	78 dBµV
	Poz. wyj. DVB-T/Radio, wzmocnienie	IMD3=60 dB max. 104 dBµV   8 dB
Tłumienie magistrali	SAT IF	< 3.0 dB
	DVB-T/Radio	< 1.0 dB
Natężenie prądu  na liniach syg. magistrali	SAT IF	2 A max., 1 A max. (dla 1 linii)
	DVB-T/Radio	250 mA max
Natężenie prądu  na liniach syg. H	DC wejście	20 V/1.7 A max
	odgałęzienie wyjście	20 V 500 mA max.; 13 V/18 V 300 mA max.
Separacja	SAT IF wej/SAT IF wej	> 30 dB
	SAT IF wej/odgał. wyj	> 30 dB
	SAT IF/DVB-T	> 25 dB
Pobór prądu		20 V 300 mA max.;  13 V/18 V 450 mA max.
Temperatura pracy		-20 ºC... + 50 ºC
Wymiary/Masa		134x135x30.5 mm/0.42 kg
