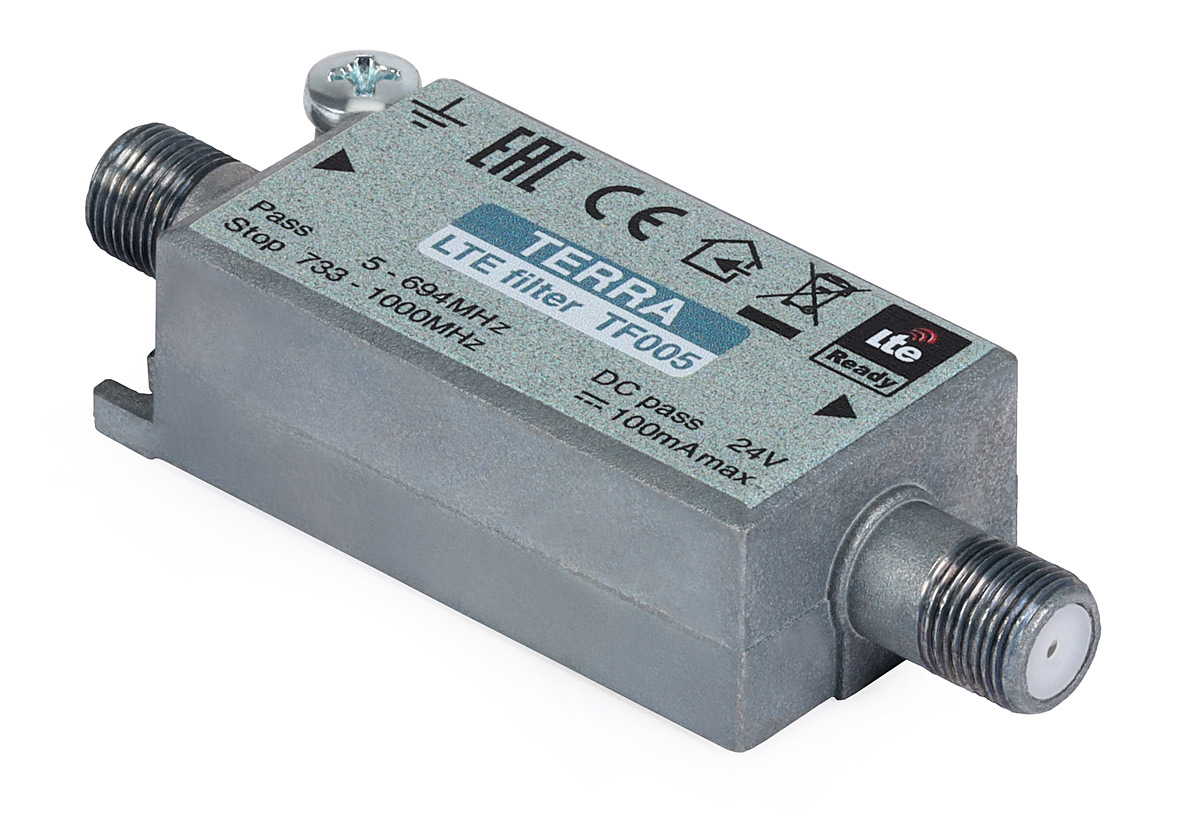

Filtr LTE 700 TF005 wewnętrzny Terra
netto
Dostępność:
Dostępny MAG
Opis
Filtr TF005 R81007 TERRA stosowany jest w instalacjach telewizyjnych RTV/SAT. Służy do filtrowania niepożądanych sygnałów w paśmie 700 MHz (częstotliwości 694 - 862 MHz) przeznaczonym na realizację usług transmisji danych (LTE). Jest szczególnie zalecany dla instalacji wykorzystujących szerokopasmowe wzmacniacze obejmujące pełne pasmo UHF (do częstotliwości 862MHz). W tego typu instalacjach, zakłócenia będące wynikiem odbioru niepożądanych sygnałów mogą skutecznie uniemożliwić odbiór naziemnej telewizji cyfrowej DVB-T/T2.
Filtr wyposażony został w przejście stałoprądowe (24V/100mA max). Można go więc stosować w instalacjach z antenami wyposażonymi we wzmacniacze.
Cechy wyróżniające:
- tłumienie sygnału LTE 700 (pasmo > 694 MHz)
- bardzo strome zbocze charakterystyki tłumienia na granicy pasma
- przejście prądowe (maks. 24 V/100 mA) - można go stosować w instalacji antenowej ze wzmacniaczem zewnętrznym
Charakterystyka tłumienia filtra TF005 R81007 Terra.
Dane techniczne:
|
Kod twowaru
|
R81007
|
||
|
Rodzaj towaru
|
Filtr
|
||
|
Model
|
TF005
|
||
|
Marka
|
TERRA
|
||
|
Typ
|
RTV
|
||
|
Zastosowanie
|
wewnętrzny
|
||
|
Wejścia/Wyjścia
|
Liczba wejść
|
1
|
|
|
Liczba wyjść
|
1
|
||
|
Pasmo
|
Przenosi
|
MHz
|
5-694
|
|
Wycina
|
733-1000
|
||
|
Tłumienie odbić
|
dB
|
> 10
|
|
|
Przejście DC
|
Napięcie
|
V
|
24
|
|
Prąd
|
A
|
0,1
|
|
|
Tłumienie dla częstotliwości
|
5 MHz
|
dB
|
< 3
|
|
230 MHz
|
-
|
||
|
470 MHz
|
-
|
||
|
694 MHz
|
< 3.5
|
||
|
703 MHz
|
-
|
||
|
733 MHz
|
> 50
|
||
|
1000 MHz
|
> 50
|
||
|
Klasa ekranowania
|
A
|
||
|
Typ złącza
|
F
|
||
|
Temperatura pracy
|
°C
|
-20...+50
|
|
|
Wymiary
|
mm
|
80x27x19
|
|
|
Masa
|
kg
|
0.09
|
|
