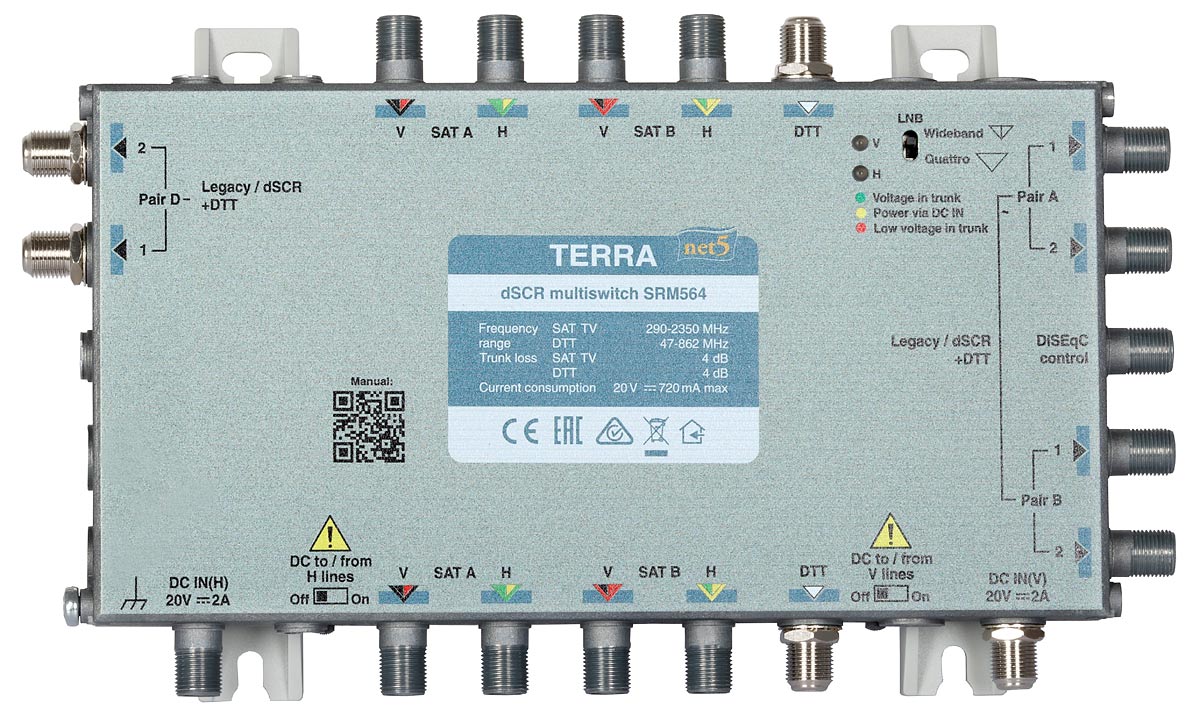

Multiswitch przelotowy SRM-564 Terra z aktywnym torem FM/DAB/DVB-T i wbudowanym AGC - klasa A s...
1 062,80 zł
netto
Dostępność:
Dostępny MAG
Opis
Parametry techniczne:
| Nazwa | SRM-564 | ||
| Kod | R80564 | ||
| Pasmo pracy SAT IF (LNB wideband - LO = 10410 MHz) | 290-2340 MHz | ||
| Pasmo pracy SAT IF (LNB wideband - LO = 10400 MHz) | 300-2350 MHz * | ||
| Pasmo pracy SAT IF (LNB quatro - LO = 9750 MHz / LO = 10600 MHz) |
950-2150 MHz | ||
| Pasmo pracy SAT IF - wyjście | 950-2150 MHz | ||
| Pasmo pracy RTV wejście/wyjście | 47-862 MHz | ||
| Liczba wej/wyj - SAT IF (magistrala) | 4 | ||
| Liczba wej/wyj - RTV (magistrala) | 1 | ||
| Liczba wyjść odgałęźnych - tryb dSCR/Legacy | 6 (3 pary) | ||
| Tłumienie magistali SAT IF | < 4 dB | ||
| Tłumienie magistali RTV | < 4 dB | ||
| Tłumienie tłumienie odbić/impedancja | > 10 dB/75Ω | ||
| Poziom wejściowy - SAT IF (dla 1 kanału) | 65-105 dBµV | ||
| Poziom wejściowy RTV (dla 8 kanałów) | 55-85 dBµV | ||
| Szumy własne RTV | <8 dB | ||
| Wyjście dSCR+RTV, pasmo użytkownika (tryb dSCR) |
max 32 (konfigurowalny) dla każdej z 3 par |
||
| Wyjście dSCR+RTV, szerokość pasma (tryb dSCR) |
20...60 MHz (konfigurowalny) |
||
| Wyjście dSCR+RTV, poziom wyjściowy z AGC (tryb dSCR) |
84 dBµV (konfigurowalny) | ||
| Wyjście dSCR+RTV, poziom wyjściowy z AGC (tryb Legacy) |
78 dBµV (typowy) | ||
| Wyjście dSCR+RTV poziom wyjściowy z AGC (RTV) |
max. 82 dBµV (dla 8 kanałów, konfigurowalny) |
||
| Separacja: SAT IF wej./SAT IF wej. | > 30 dB | ||
| Separacja: SAT IF wej./wyjście dSCR | > 30 dB | ||
| Separacja: SAT IF wej./RTV | > 25 dB | ||
| Przejście DC (magistrala) SAT IF | max. 3.2 A 1,6 A dla 1 linii |
||
| Przejście DC (magistrala) RTV | max. 200 mA | ||
| Pobór prądu z PSU - linia H | max. 720 mA | ||
| Pobór prądu z PSU - linia V | max. 740 mA | ||
| Pobór prądu z linii H/V (magistrala 20 V DC) | 680 mA | ||
| Pobór prądu z linii H/V (magistrala 18 V DC) | 770 mA | ||
| Pobór prądu z linii H/V (magistrala 15 V DC) | 990 mA | ||
| Pobór prądu z odbiornika sat. (18 V DC) | max. 20 mA | ||
| Przełącznik DC 20 V (przejście DC) - linia sygnałowa H |
max. 1.03 A | ||
| Przełącznik DC 20 V (przejście DC) - linia sygnałowa V |
max.1.03 A | ||
| Temperatura zakres pracy | -20 ºC... + 50 ºC | ||
| OgólneWymiary/Masa | 227x134x30 mm/0.80 kg | ||
* Domyślnie multiswitch w trybie wideband pracuje w paśmie 290 MHz...2340 MHz.
Możliwość przeprogramowania multiswitcha przy pomocy programatora PC102W.
