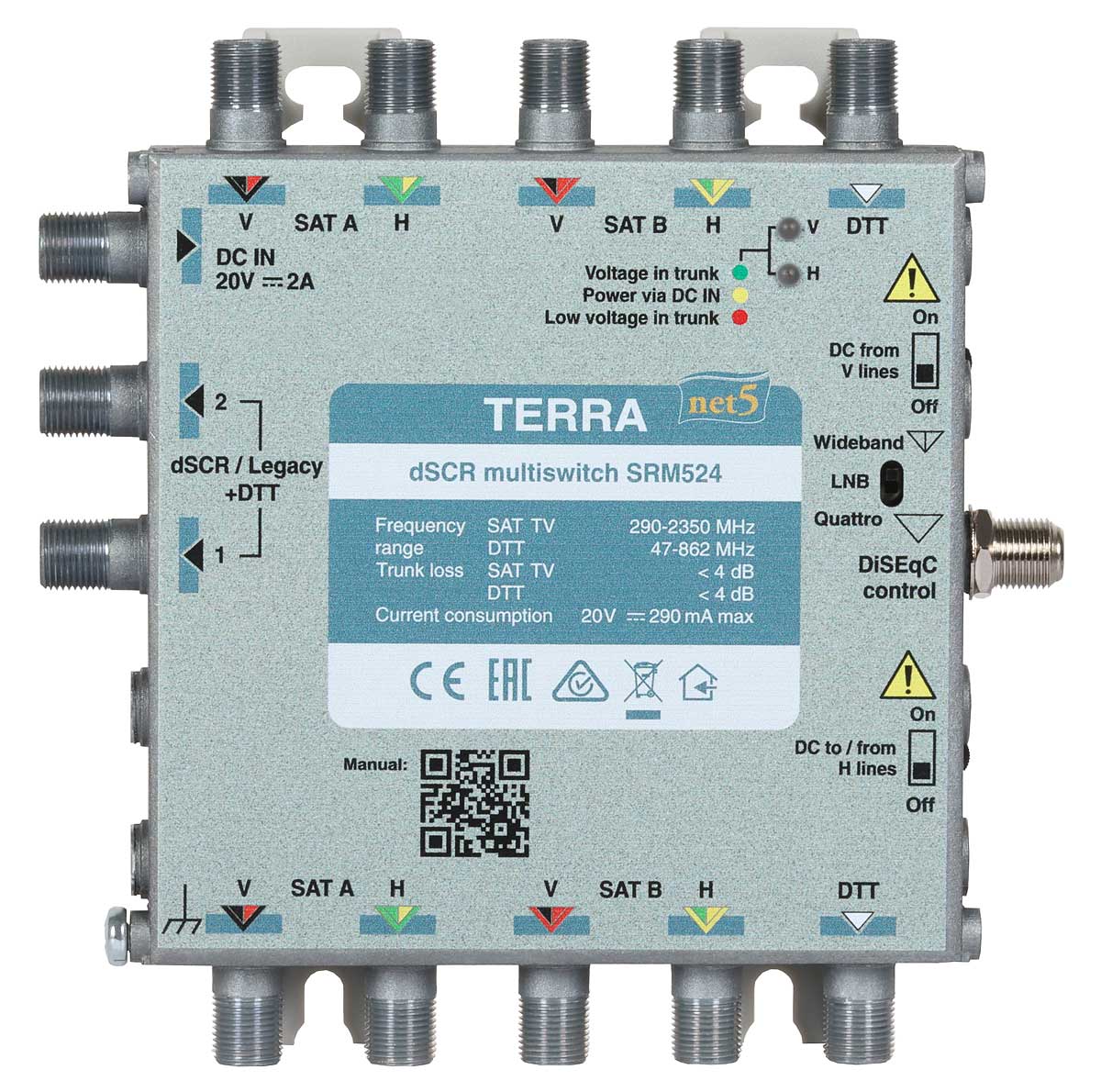

Multiswitch programowalny SRM-524 R80524 wyposażony został w 1 parę wyjść dSCR/Legacy + Terr. TV Out. Jednokablowy tryb dSCR/Unicable umożliwia niezależny podział sygnału RTV/SAT przy pomocy zwykłych rozgałęźników satelitarnych pracujących w paśmie 5-2400 MHz zgodnie ze standardem Unicable II do maksymalnie 32 odbiorników satelitarnych dla jednej pary. Domyślnie każde wyjście multiswitcha z danej pary zostało zaprogramowane w konfiguracji umożliwiającej podział sygnału RTV/SAT na 16 odbiorników. Każde z wyjść multiswitcha można przeprogramować przy pomocy programatora PC102W R80561. Wyjście w trybie Legacy (zwykłe wyjście, jak w konwerterze typu Universal lub w klasycznych multiswitchach) umożliwia podłączenie klasycznego tunera satelitarnego.

• Wbudowany przełącznik LNB umożliwiający zmianę konwertera wideaband/quatro,
• Liczba wyjść odgałęźnych - tryb dSCR/Legacy: 2 (1 para),
• Złącze DISEqC control umożliwiające podpięcie programatora PC102W R80561 oraz jednoczesną konfigurację wszystkich wyjść multiswitcha,
• Wbudowany układ AGC - odpowiednio koryguje wzmocnienie sygnału, tak aby na wyjściach multiswitcha zapewnić stały, zadany poziom, automatyczne wyrównanie poziomu sygnału do 84 dBμV w torze SAT oraz 82 dBμV w torze RTV,
• Diagnostyka zasilania realizowana przy pomocy diód zlokalizowanych na obudowie urządzenia,
• W pełni zgodny z normą EN50494 - Unicable I, 8 User Bands (8 kanałów dla 1 pary),
• W pełni zgodny z normą EN50607 - Unicable II, 32 User Bands (32 kanały dla 1 pary),
• Możliwe jest mieszanie odbiorników wspierających normę EN50607 i EN50494, w tej samej sieci, na każdym wyjściu (8 x EN50494 + 24 x EN50607),

Multiswitch przelotowy SRM-524 R80524 to urządzenie, które umożliwia dystrybucję sygnału DVB-S/S2 z jednej pozycji satelitarnej (dwóch pozycji satelitarnych po zastosowaniu konwerterów typu wideband), telewizji naziemnej DVB-T oraz radia analogowego/DAB w oparciu o technikę cyfrowego układania kanałów. Multiswitch przelotowy SRM-584 R80524 posiada pełne wsparcie dla odbiorników pracujących w dwóch trybach dynamicznych: SCR (Unicable I - 8 User Bands) oraz dSCR (Unicable II - 32 User Bands). Wyposażony został w 5 wejść (cztery pary polaryzacja/pasmo (VL–HL–VH–HH) plus aktywny tor TV) oraz 1 parę wyjść: dSCR Out (umożliwiające niezależny podział sygnału RTV/SAT do max. 16 odbiorników przy pomocy rozgałęźników satelitarnych pracujących w paśmie 5-2400 MHz dla każdego z 2 wyjść zgodnie ze standardem EN50607)/Legacy Out (zwykłe wyjście, jak w konwerterze typu Universal lub w klasycznych multiswitchach służących do podłączenia klasycznego tunera satelitarnego). Wbudowany układ AGC (ang. Automatic Gain Control) odpowiednio koryguje wzmocnienie na wyjściu multiswitcha, tak aby zapewnić stały, zadany poziom sygnału.

Domyślnie wszystkie wyjścia multiswitcha SRM-524 R80524 skonfigurowane są w trybie Legacy i przełączają się na Unicable, jeśli tylko otrzymają komendę DiSEqC zgodną ze standardem EN50494/EN50607 (tryb dynamiczny). Oznacza to, że na każdym z dwóch wyjść multiswitcha dla 1 pary można dokonać niezależnie podziału sygnału do maksymalnie 16 odbiorników przy pomocy rozgałęźników satelitarnych pracujących w paśmie 5-2400 MHz zgodnie ze standardem EN50607.

Urządzenie pracować może w dwóch trybach:

• tryb dynamiczny (DYNAMIC) - częstotliwości wyjściowe są stałe i każda jest przypisana do odbiornika (User Bands), maksymalnie podział sygnału przy pomocy rozgałęźników satelitarnych do 32 tunerów (dla każdej z czterech par). Odbiorniki muszą być zgodne z normą EN50494/EN50607 (UNICABLE I/UNICABLE II).
• tryb statyczny (STATIC) - zarówno częstotliwości wejściowe jak i wyjściowe są stałe, pracuje jako przemiennik IF/IF umożliwiając dystrybucję sygnału z 32 transponderów satelitarnych na nieograniczoną liczbę odbiorników (ograniczeniem jest wyłączenie tłumienie elementów pasywnych w instalacji)..

Programowanie multiswitchy serii dSCR odbywa się za pomocą programatora PC102W R80561.

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

Multiswitch wymaga zewnętrznego zasilacza np. PS202F 20V 2A R71468.

Na rynku obecnie dostępnych jest wiele modeli różnych odbiorników satelitarnych. Nie każdy z nich wspiera system SCR/Unicable zgodny z normą EN50494 i/lub EN50607. Warunkiem koniecznym do stosowania technologii SCR/UNICABLE jest implementacja jej w tunerze. Lista dostępnych odbiorników satelitarnych obsługujących multiswitche jednokablowe:

Odbiorniki Ferguson:

• Ferguson Ariva 154 Combo
• Ferguson Ariva 253 Combo
• Ferguson Ariva 4K Black
• Ferguson Ariva 4K Combo Black

Odbiorniki Cyfrowego Polsatu:

• Dekoder HD 5000
• Dekoder HD 5500s
• EVOBOX PVR

Odbiorniki nc+:

• BOX+
• mediaBOX+
• turboBOX+
• wifi Premiumbox+
• UltraBox NC+

Polecane artykuły z biblioteki:

Multiswitche jednokablowe TERRA dSCR - technika Unicable

Przykładowa instalacja RTV/SAT umożliwiająca dystrybucję cyfrowych sygnałów w technologii dSCR/Unicable z aktywnym torem DVB-T/Radio oraz wbudowanym układem AGC.





Nazwa			SRM-524
Kod			R80524
Pasmo pracy SAT IF (LNB wideband - LO = 10410 MHz)			290-2340 MHz
Pasmo pracy SAT IF (LNB wideband - LO = 10400 MHz)			300-2350 MHz *
Pasmo pracy SAT IF (LNB quatro - LO = 9750 MHz / LO = 10600 MHz)			950-2150 MHz
Pasmo pracy SAT IF - wyjście			950-2150 MHz
Pasmo pracy RTV wejście/wyjście			47-862 MHz
Liczba wej/wyj - SAT IF (magistrala)			4
Liczba wej/wyj - RTV (magistrala)			1
Liczba wyjść odgałęźnych - tryb dSCR/Legacy			2 (1 para)
Tłumienie magistali SAT IF			< 4 dB
Tłumienie magistali RTV			< 4 dB
Tłumienie tłumienie odbić/impedancja			> 10 dB/75Ω
Poziom wejściowy - SAT IF (dla 1 kanału)			65-105 dBµV
Poziom wejściowy RTV (dla 8 kanałów)			55-85 dBµV
Szumy własne RTV			<8 dB
Wyjście dSCR+RTV,  pasmo użytkownika (tryb dSCR)			max 32 (konfigurowalny)  dla 1 pary
Wyjście dSCR+RTV, szerokość pasma (tryb dSCR)			20...60 MHz  (konfigurowalny)
Wyjście dSCR+RTV,  poziom wyjściowy z AGC (tryb dSCR)			84 dBµV (konfigurowalny)
Wyjście dSCR+RTV,  poziom wyjściowy z AGC (tryb Legacy)			78 dBµV (typowy)
Wyjście dSCR+RTV poziom wyjściowy z AGC (RTV)			max. 82 dBµV  (dla 8 kanałów, konfigurowalny)
Separacja: SAT IF wej./SAT IF wej.			> 30 dB
Separacja: SAT IF wej./wyjście dSCR			> 30 dB
Separacja: SAT IF wej./RTV			> 25 dB
Przejście DC (magistrala) SAT IF			max. 3.2 A 1,6 A dla 1 linii
Przejście DC (magistrala)  RTV			max. 200 mA
Pobór prądu z PSU - linia H			max. 290 mA
Pobór prądu z PSU - linia V			max. 280 mA
Pobór prądu  z linii H/V (magistrala 20 V DC)			270 mA
Pobór prądu z linii H/V (magistrala 18 V DC)			310 mA
Pobór prądu z linii H/V (magistrala 15 V DC)			390 mA
Pobór prądu z odbiornika sat. (18 V DC)			max. 20 mA
Przełącznik DC 20 V (przejście DC)   - linia sygnałowa H			max. 1.6 A
Przełącznik DC 20 V (przejście DC)  - linia sygnałowa V			max.1.6 A
Temperatura zakres pracy			-20 ºC... + 50 ºC
OgólneWymiary/Masa			227x134x30 mm/0.80 kg



* Domyślnie multiswitch w trybie wideband pracuje w paśmie 290 MHz...2340 MHz.
Możliwość przeprogramowania multiswitcha przy pomocy programatora PC102W.
