TERRnet to przyjazna dla użytkownika aplikacja do obsługi programowalnych wzmacniaczy firmy TERRa. Oprogramowanie komunikuje się ze wzmacniaczami poprzez tablet lub smartfon przez interfejs USB. Aplikacja jest dostępna na systemy operacyjne Android i Windows.
Wzmacniacz kanałowy PA321TP 2xVHF/UHF+FM TERRA z AGC programowany cyfrowo
740,00 zł
netto
Dostępność:
Dostępny MAG
Opis
Wzmacniacz kanałowy PA321TP TERRA może być stosowany samodzielnie – jako część instalacji multiswitchowej lub jako część stacji czołowej (AiZ).
• 20 niezależnych torów wzmacniających
• Liczba wejść: 3 (2xVHF/UHF+FM)
• Wzmocnienie dwudziestu multipleksów DVB-T/T2
• Zdalne zasilanie przez kabel koncentryczny lub z dołączonego zasilacza DC 12 V
• AGC - automatyczne wyrównanie poziomu sygnału dla wszystkich kanałów do 106 dBμV (dla 6 MUX-ów)
• Zakres wzmacnianych częstotliwości 174...230/470...694 MHz (kanały 5-12/21-48)
• Wysoki współczynnik błędu modulacji MER >=36 dB
• Selektywność 30 dB w odległości 1 MHz od granicy kanału - ultra selektywny filtr SAW (Surface Acoustic Wave)
• Regulacja poziomu wyjściowego 0...20 dB
• Urządzenie programowe cyfrowo, przy pomocy dowolnego urządzenia mobilnego wyposażonego w system Android lub komputer z systemem Windows
• Ochrona przez niechcianymi sygnałami (LTE, 5G)
• Zasilanie przedwzmacniacza DC 12 V max. 0,1 A
• Odlewna obudowa
• Liczba wejść: 3 (2xVHF/UHF+FM)
• Wzmocnienie dwudziestu multipleksów DVB-T/T2
• Zdalne zasilanie przez kabel koncentryczny lub z dołączonego zasilacza DC 12 V
• AGC - automatyczne wyrównanie poziomu sygnału dla wszystkich kanałów do 106 dBμV (dla 6 MUX-ów)
• Zakres wzmacnianych częstotliwości 174...230/470...694 MHz (kanały 5-12/21-48)
• Wysoki współczynnik błędu modulacji MER >=36 dB
• Selektywność 30 dB w odległości 1 MHz od granicy kanału - ultra selektywny filtr SAW (Surface Acoustic Wave)
• Regulacja poziomu wyjściowego 0...20 dB
• Urządzenie programowe cyfrowo, przy pomocy dowolnego urządzenia mobilnego wyposażonego w system Android lub komputer z systemem Windows
• Ochrona przez niechcianymi sygnałami (LTE, 5G)
• Zasilanie przedwzmacniacza DC 12 V max. 0,1 A
• Odlewna obudowa
Opis szczegółowy:
Programowany, wielozakresowy, kanałowy wzmacniacz PA321TP TERRA przeznaczony jest do odbioru naziemnej telewizji cyfrowej DVB-T/T2 w budynkach wielorodzinnych, rezydencjach, hotelach, pensjonatach, domach wypoczynkowych, szkołach, szpitalach, itp. Wzmacniacz może być stosowany jak element wzmacniający sygnał w instalacjach telewizji naziemnej (MATV), instalacjach multiswitchowych (SMATV) lub systemach bazujących na dystrybucji sygnału ze stacji czołowych, modulatorów, itp. Wysoki współczynnik błędu modulacji MER wynoszący min. 36dB pozwala na realizację nawet najbardziej skomplikowanych projektów.
Wzmacniacz dedykowany jest do trudnych warunków odbioru sygnałów RTV, w których występują sygnały o zróżnicowanych poziomach, nadawane z jednego lub kilku kierunków.
Wzmacniacz posiada 2 programowalne wejścia sygnału dla pasma VHF (174-240 MHz)/UHF (470-694 MHz) oraz 1 wejście pasma FM (87-108 MHz). Urządzenie posiada dwadzieścia niezależnych torów wzmacniających. Każdy z torów odpowiedzialny jest za wzmocnienie jednego multipleksu naziemnej telewizji cyfrowej DVB-T/T2. Oznacza to, że jedno urządzenie wzmocnić może dwadzieścia multipleksów cyfrowych.
Każdy z 20 wzmacniaczy wyposażony jest w układ automatycznej kontroli wzmocnienia (AGC) oraz ultra selektywny filtr SAW (Surface Acoustic Wave).
Układ automatycznej regulacji wzmocnienia pozwala na:
-
automatyczne wyrównanie poziomu sygnału dla wszystkich kanałów niezależnie od ich poziomu na wejściu urządzenia (przy zachowaniu minimum wymaganego dla poprawnej jakości sygnału) wynoszące odpowiednio: 113dBμV (dla 6 MUX-ów) - dzięki takiej funkcjonalności instalator nie musi martwić się wyrównywanie poziomu wszystkich sygnałów na wejściu instalacji,
- dostosowanie poziomu wzmocnienia do okresowych zmian sygnałowych na wejściu instalacji.
Urządzenie programowe jest cyfrowo, przy pomocy dowolnego urządzenia mobilnego wyposażonego w system Android lub komputer z systemem Windows (aplikacja TERRnet). Złącze Control (gniazdo miniUSB) służy do podłączenia urządzenia w celu zaprogramowania wzmacniacza . Po podłączeniu wzmacniacza do zasilania, dioda zielona i czerwona miga jednocześnie informując o jego konfiguracji.

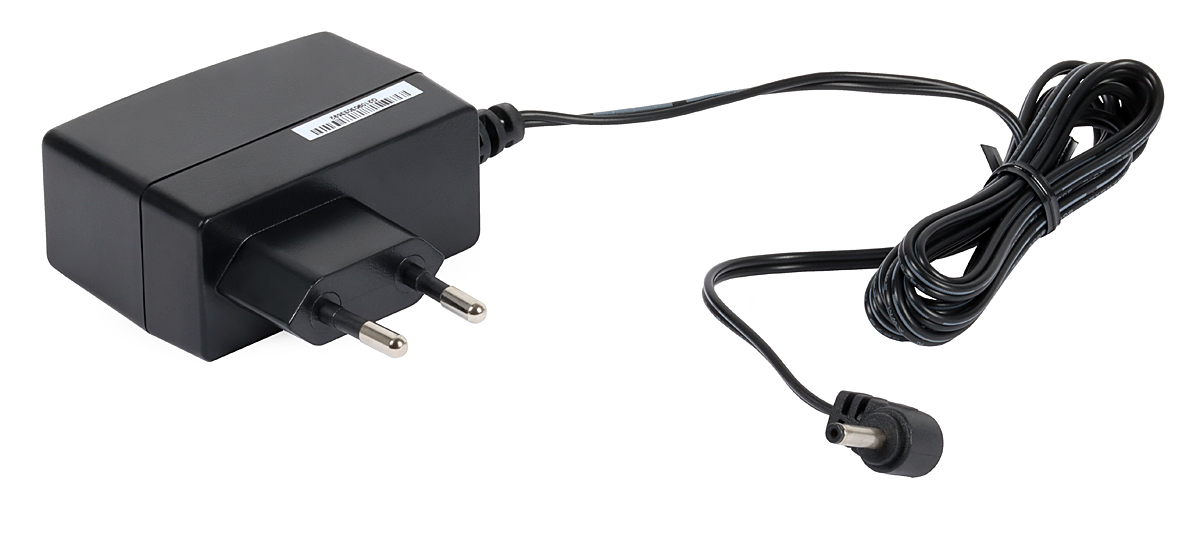

Wzmacniacz PA321TP TERRA posiada możliwość zasilania przedwzmacniaczy anten telewizji naziemnych DC 12 V. Sam zasilany jest napięciem DC 12 V z dołączonego do kompletu zasilacza przy poborze prądu wynoszącym 0,45A (bez zewnętrznego odciążenia) lub zasilania zdalnego ( np. zasilacz podający zasilanie przez kabel koncentryczny).
Do zaprogramowania wzmacniacza wymagany jest komputer z systemem Windows lub dowolne urządzenie mobilne wyposażone w system Android umożliwiające zainstalowanie aplikacji TERRnet oraz kabel z wtykiem miniUSB (do podłączenia od strony urządzenia).
Cechy wyróżniające:
- 20 niezależnych torów wzmacniających,
- Liczba wejść: 3 (2xVHF/UHF+FM),
- Wzmocnienie dwudziestu multipleksów DVB-T/T2,
- Zdalne zasilanie przez kabel koncentryczny lub z dołączonego zasilacza DC 12 V,
- AGC automatyczne wyrównanie poziomu sygnału dla wszystkich kanałów do 106 dBμV (dla 6 MUX-ów),
- Zakres wzmacnianych częstotliwości 174...230/470...694 MHz (kanały 5-12/21-48),
- Wysoki współczynnik błędu modulacji MER >=36 dB,
- Selektywność 30 dB w odległości 1 MHz od granicy kanału ultra selektywny filtr SAW (Surface Acoustic Wave),
- Regulacja poziomu wyjściowego 0...20 dB,
- Urządzenie programowe cyfrowo, przy pomocy dowolnego urządzenia mobilnego wyposażonego w system Android lub komputer z systemem Windows,
- Ochrona przez niechcianymi sygnałami (LTE, 5G),
- Zasilanie przedwzmacniacza DC 12 V max. 0,1 A,
- Odlewna obudowa.
Dane techniczne
|
Rodzaj towaru
|
Wzmacniacz kanałowy
|
||
|
Nazwa
|
PA321TP
|
||
|
Marka
|
TERRA
|
||
|
Wejście RF
|
Ilość
|
3
|
|
|
Ilość obsługiwanych MUX-ów
|
20
|
||
|
Pasmo
|
FM+2xVHF/UHF
|
||
|
Zastosowanie
|
Wewnętrzny
|
||
|
Standard
|
DVB-T/T2
|
||
|
Funkcja AGC
|
TAK
|
||
|
Selektywność
|
dB
|
30 ± 1 MHz od granicy kanału
|
|
|
Specyfikacja techniczna
|
|||
|
Wejście FM
|
Zakres częstotliwości
|
MHz
|
88...108
|
|
Wzmocnienie
|
dB
|
29
|
|
|
Regulacja wzmocnienia
|
dB
|
20
|
|
|
Max. poziom wejściowy
|
dBμV
|
69...89
|
|
|
Impedancja
|
Ω
|
75
|
|
|
Wejście VHF/UHF
|
Zakres częstotliwości
|
MHz
|
174...230, 470...694
|
|
Wzmocnienie
|
dB
|
max. 63
|
|
|
Regulacja wzmocnienia
|
dB
|
20
|
|
|
Max. Poziom wejściowy
|
dBμV
|
50...100
|
|
|
Zasilenie przedwzmacniacza
|
V/A
|
12/0,1 na każde wejście
|
|
|
Wyjście RF
|
Poziom sygnału
|
dBμV
|
max 106 dla FM, max 113 dla VHF/UHF (6 MUX-ów), max 110 dla VHF/UHF (7-12 MUX-ów), max 109 dla VHF/UHF (13-16 MUX-ów), max 108 dla VHF/UHF (17-20 MUX-ów)
|
|
Impedancja
|
Ω
|
75
|
|
|
MER
|
dB
|
≥ 36
|
|
|
Współczynnik szumów
|
dB
|
<7
|
|
|
Ogólne
|
|||
|
Konfiguracja
|
dowolne urządzenie mobilne wyposażone w system Android lub komputer z systemem Windows i kabel zakończony wtykiem miniUSB
|
||
|
Ultra selektywny filtr SAW
|
TAK
|
||
|
Filtr LTE
|
LTE 700
|
||
|
Wbudowany zasilacz
|
NIE
|
||
|
Pobór prądu
|
V/A
|
DC 12/0,45
|
|
|
Temperatura pracy
|
°C
|
-20...+50
|
|
|
Masa
|
kg
|
0,54
|
|
|
Wymiary
|
mm
|
100x147x55
|
|
