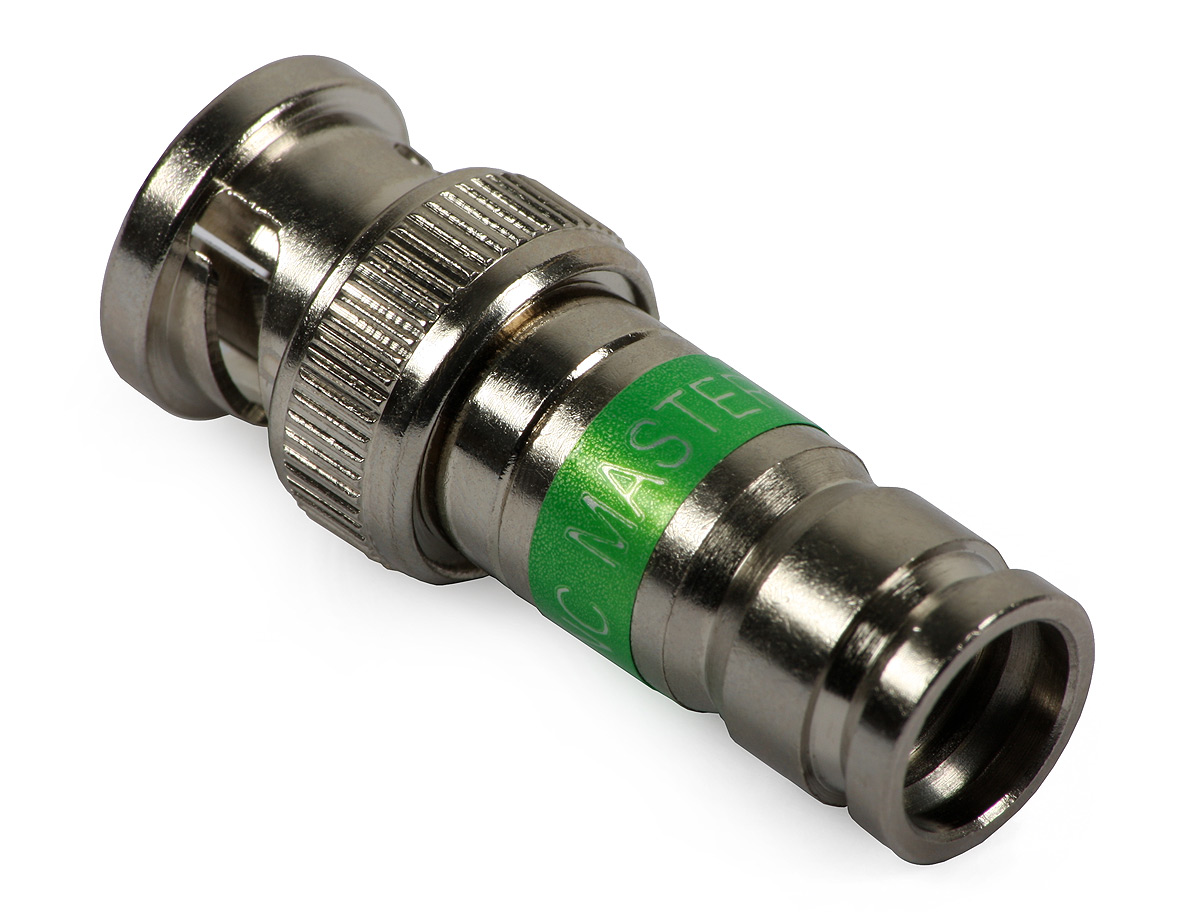

Złącze kompresyjne BNC 113 MASTER na przewód Triset-113

Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze BNC E8277 przeznaczone jest do kabli TRISET-113. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.

Drut centralny przewodu koncentrycznego w momencie wsuwania do złącza zostaje wycentrowany i trafia do odpowiednio przygotowanego otworu nieprzelotowego. Specjalny element zapewnia kontakt elektryczny drutu ze złączem po to, aby zapobiec generacji zakłóceń przy poruszaniu przewodem.

Złącze kompresyjne BNC 113 MASTER E8277 przeznaczone jest na kable:

• szerokie pasmo pracy,
• możliwość wielokrotnego odłączania kabla bez utraty jakości połączenia (zalecane nawet do urządzeń pomiarowych),
• bardzo małe tłumienie w całym paśmie pracy,
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
• bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
• poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu,
• wymiarowo dopasowane jest do rodziny przewodów TRISET-113,
• długość przed kompresją: 36.99mm,
• długość po kompresji: 32.55mm.

Do zaciśnięcia należy użyć zaciskarki do złącz kompresyjnych E80075.

Do ściągnięcia izolacji z przewodu TRISET-113 najlepiej jest użyć ściągacza E8010.

Proces zaciskania złącza na przewodzie jest bardzo prosty i szybki:

• przygotować przewód odkrywając żyłę centralną na długości 6.5 +/-1.4 mm i dielektryk z oplotem na długości 7.5 mm
• oplot należy wywinąć na oponę zewnętrzną
• tak przygotowany przewód wsunąć do złącza
• zacisnąć zaciskarką

Profesjonalny wtyk kompresyjny BNC E8277 spełnia wszystkie zalecenia stowarzyszenia SCTE (The Society of Cable Telecommunications Engineers) dla złącz tego typu.

Nazwa	Złącze BNC
Kod	E8277
Impedancja [Ω]	75
Zakres częstotliwości [MHz]	5-2400
Typ złącza	BNC proste (wtyk)
Wielkość [mm]	8.4
Rodzaj montażu	kompresja wzdłużna
Lutowane	NIE
Montaż w obudowie	NIE
Materiał	Mosiądz 360
Montaż zewnętrzny	TAK
Producent	MASTER
Ściągacz	E8003, E8010
Zaciskacz	E80075, E80078
Polecane przewody	E1010, E1015, E1017, E1019
Przygotowanie przewodu [mm]	6.5 - żyła centralna 7.5 - dielektryk 7.5 - ekran
