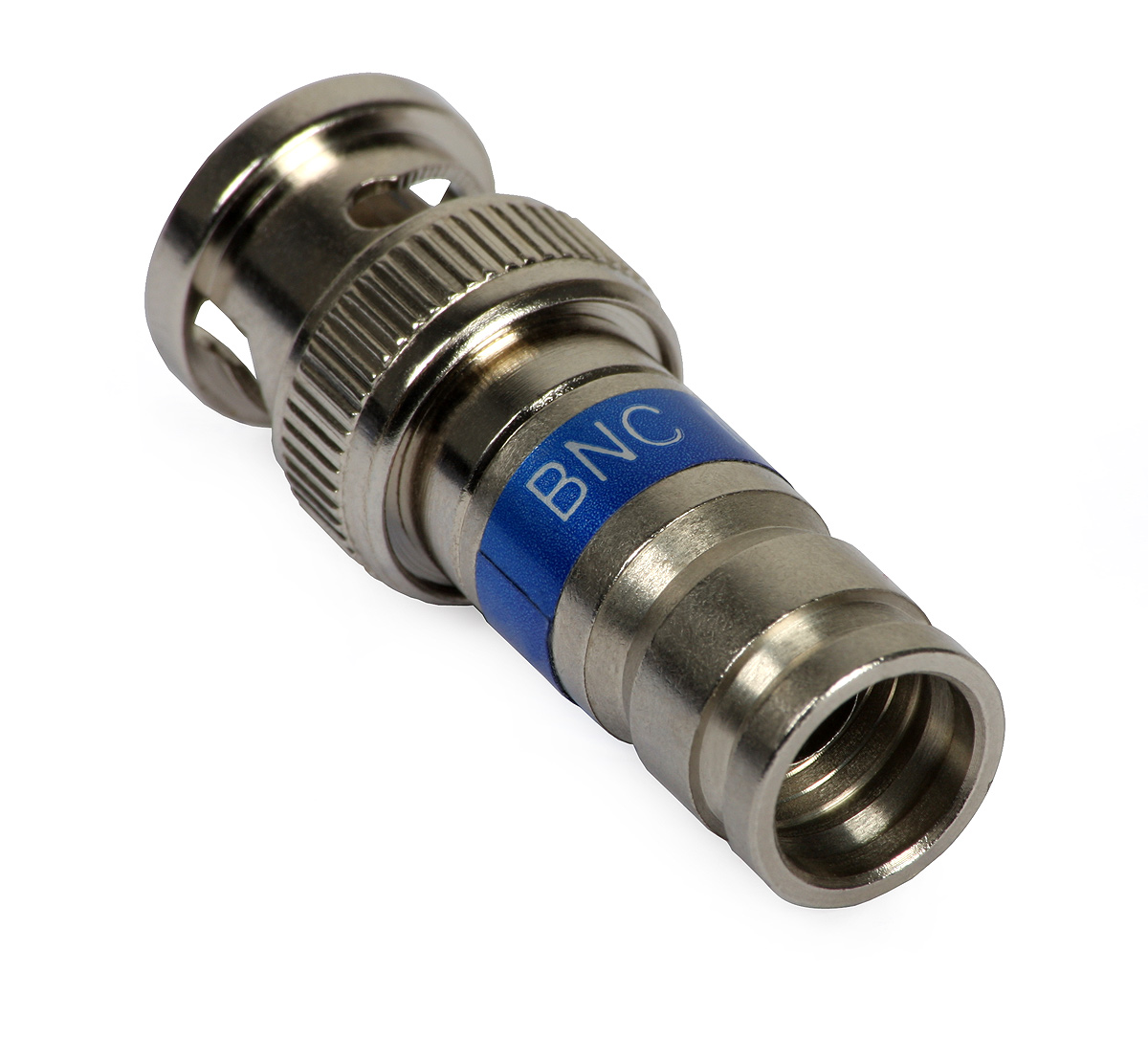

Złącze kompresyjne BNC 6 MASTER na przewód RG-6

Kod produktu: E8276|EAN:

3,50  netto

szt
Dostępność:Dostępny MAG
Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze BNC E8276 przeznaczone jest do kabli RG-6. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.

Drut centralny przewodu koncentrycznego w momencie wsuwania do złącza zostaje wycentrowany i trafia do odpowiednio przygotowanego otworu nieprzelotowego. Specjalny element zapewnia kontakt elektryczny drutu ze złączem po to, aby zapobiec generacji zakłóceń przy poruszaniu przewodem.

Złącze kompresyjne BNC 6 MASTER E8276 przeznaczone jest na kable:

  • RG-6 Cu E1230_100
  • RG-6 Cu E1230_200
  • RG-6 Cu E1230_500
  • RG-6 Cu PE E1231_100
  • RG-6 Cu PE E1231_200
  • RG-6 Fe/Cu E1232_100

Cechy wyróżniające:

  • szerokie pasmo pracy,
  • możliwość wielokrotnego odłączania kabla bez utraty jakości połączenia (zalecane nawet do urządzeń pomiarowych),
  • bardzo małe tłumienie w całym paśmie pracy,
  • znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
  • bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
  • poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu,
  • wymiarowo dopasowane jest do przewodów typu RG-6,
  • konstrukcja tego złącza chroniona jest licznymi patentami.

Do zaciśnięcia należy użyć zaciskarki do złącz kompresyjnych E80075.

Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacza E8010.

Proces zaciskania złącza na przewodzie jest bardzo prosty i szybki:

  • przygotować przewód odkrywając żyłę centralną na długości 6.5 +/-1.4 mm i dielektryk z oplotem na długości 7.5 mm,
  • oplot należy wywinąć na oponę zewnętrzną,
  • tak przygotowany przewód wsunąć do złącza,
  • zacisnąć zaciskarką.

Profesjonalny wtyk kompresyjny BNC E8276 spełnia wszystkie zalecenia stowarzyszenia SCTE (The Society of Cable Telecommunications Engineers) dla złącz tego typu.

Parametry techniczne:

Nazwa Złącze BNC
Kod E8276
Impedancja [Ω]  75
Zakres częstotliwości [MHz]  5-2400
Typ złącza    BNC proste (wtyk)
Wielkość [mm] 8.4
Rodzaj montażu   kompresja wzdłużna
Lutowane  NIE
Montaż w obudowie  NIE
Materiał Mosiądz 360
Montaż zewnętrzny  TAK
Producent  MASTER
Ściągacz   E8003, E8010
Zaciskacz  E80075, E80078
Polecane przewody  E1230, E1231
Przygotowanie przewodu [mm] 6.5 - żyła centralna
7.5 - dielektryk
7.5 - ekran
