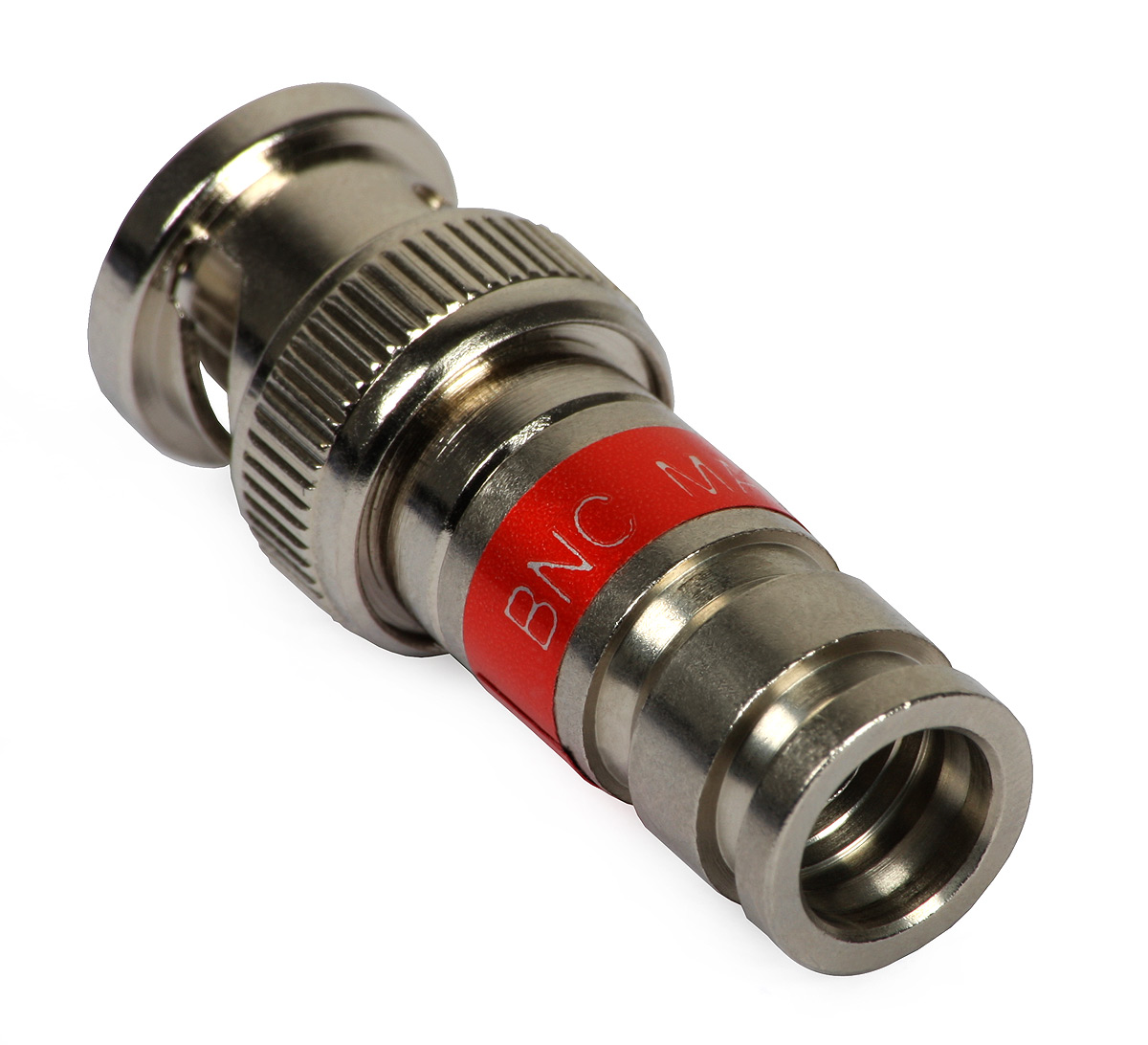

Złącze kompresyjne BNC 59 MASTER na przewód RG-59 (CAMSET)

Kod produktu: E8275|EAN:

3,50  netto

szt
Dostępność:Dostępny MAG
Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze BNC E8275 przeznaczone jest do kabli typu RG-59. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.

Drut centralny przewodu koncentrycznego w momencie wsuwania do złącza zostaje wycentrowany i trafia do odpowiednio przygotowanego otworu nieprzelotowego. Specjalny element zapewnia kontakt elektryczny drutu ze złączem po to, aby zapobiec generacji zakłóceń przy poruszaniu przewodem.

Złącze kompresyjne BNC 59 MASTER E8275 przeznaczone jest na kable:

  • Przewód CCTV CAMSET/YAR M5995_100
  • Przewód CCTV CAMSET/YAR M5995_200
  • Przewód CCTV CAMSET/YAR PE M5997_100
  • Przewód YAP M6100_1
  • Przewód YAP M6100_100
  • Przewód YAP M6100_200
  • Przewód YAPM6100_500
  • Przewód XAP M6103_100
  • Przewód XAP M6103_200

Cechy wyróżniające

  • szerokie pasmo pracy,
  • możliwość wielokrotnego odłączania kabla bez utraty jakości połączenia (zalecane nawet do urządzeń pomiarowych),
  • bardzo małe tłumienie w całym paśmie pracy,
  • znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
  • bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
  • poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu,
  • wymiarowo dopasowane jest do rodziny przewodów CAMSET i przewodów RG-59 o rdzeniu od 0.55-0.80 mm,
  • konstrukcja tego złącza chroniona jest licznymi patentami.

Do zaciśnięcia należy użyć zaciskarki do złącz kompresyjnych E80075.

Do ściągnięcia izolacji z przewodu CAMSET najlepiej jest użyć ściągacza E8010.

Złącze E8275 można więc stosować do wszystkich przewodów rodziny RG-59 o średnicy żyły centralnej 0.55-0.80 mm.

Proces zaciskania złącza na przewodzie jest bardzo prosty i szybki:

  • przygotować przewód odkrywając żyłę centralną na długości 6.5 +/-1.4 mm i dielektryk z oplotem na długości 7,5 mm
  • oplot należy wywinąć na oponę zewnętrzną
  • tak przygotowany przewód wsunąć do złącza
  • zacisnąć zaciskarką

Profesjonalny wtyk kompresyjny BNC E8275 spełnia wszystkie zalecenia stowarzyszenia SCTE (The Society of Cable Telecommunications Engineers) dla złącz tego typu.

Parametry techniczne:

Nazwa Złącze BNC
Kod E8275
Impedancja [Ω]  75
Zakres częstotliwości [MHz]  5-2400
Typ złącza    BNC proste (wtyk)
Wielkość [mm] 7.63
Rodzaj montażu  kompresja wzdłużna
Lutowane  NIE
Montaż w obudowie  NIE
Materiał Mosiądz 360
Montaż zewnętrzny  TAK
Producent  MASTER
Ściągacz   E8003, E8010
Zaciskacz

 E80075, E80078

Polecane przewody  M5995, M5997
Przygotowanie przewodu [mm] 6.5 - żyła centralna
7.5 - dielektryk
7.5 - ekran
