Wzmacniacz Signal GDW-505 (EGSM GSM DCS WCDMA LTE) (bez zasilacza)

Repeater Signal GDW-505 A6777 służy do wzmocnienia sygnału EGSM,GSM,DCS, WCDMA, LTE i wprowadzeniu go do wewnątrz pomieszczeń. Urządzenie doskonale nadaję się do miejsc gdzie sygnał jest na tyle słaby, że prowadzenie rozmów przez telefon komórkowy bądź transmisja danych jest niemożliwa. Przykładem może być miejsce położone daleko od nadajnika lub budynek z grubymi murami, piwnicami użytkowymi (kawiarnie) lub nowoczesnymi oknami, których szyby kryte są związkami metalicznymi.

• Urządzenie przeznaczone dla telefonów/modemów (EGSM,GSM,DCS, WCDMA (3G), LTE) pracuje w paśmie 880-915, 925-960 (EGSM+ GSM); 1710-1785, 1805-1880 (DCS), 1920-1980, 2110-2170 MHz (WCDMA), ,
• Wzmocnienie sygnału LTE w paśmie 900 MHz, 1800 MHz, 2100 MHz.
• Urządzenie spełnia normę ETSI 303 609 wymaganą dla tego typu urządzeń,
• AGC - Automatyczna kontrola zysku,
• ALC - Automatyczna kontrola poziomu sygnału
• MGC- Manualna kontrola zysku,

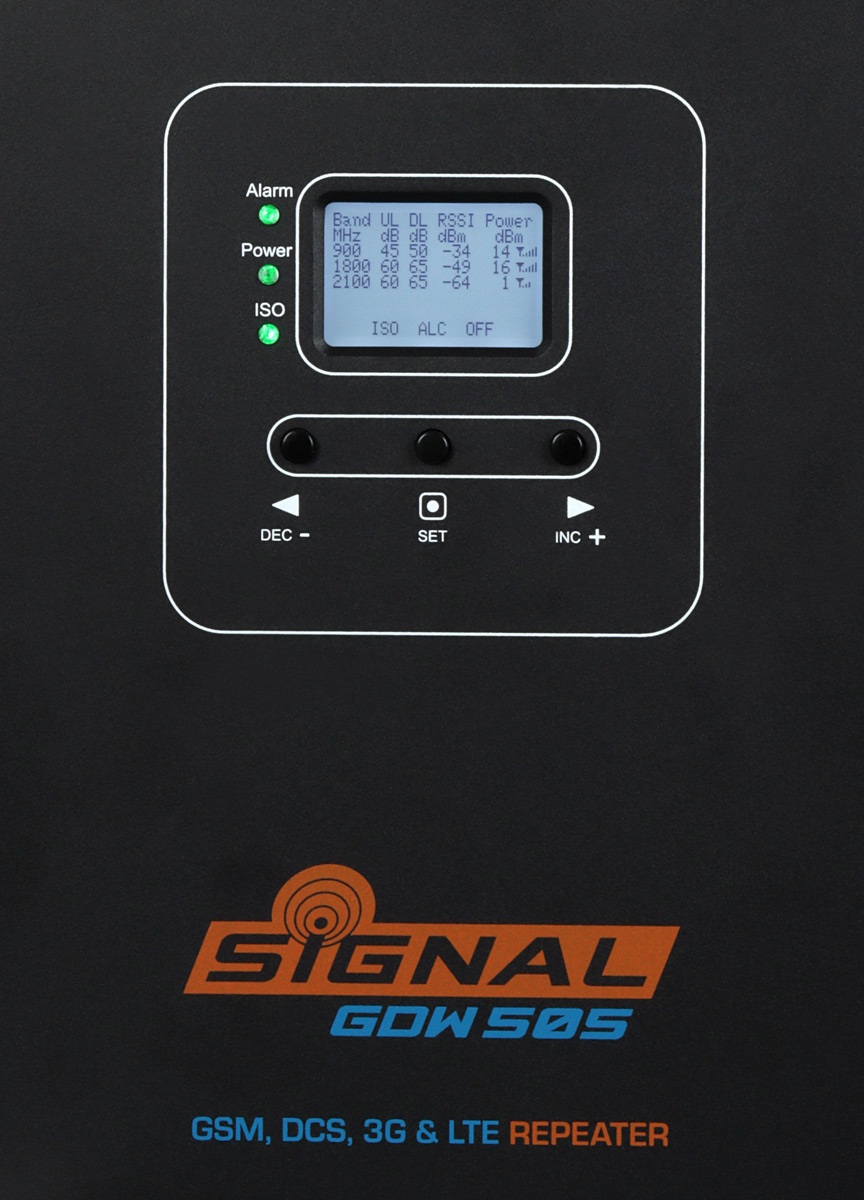

• Wyświetlacz informujący o sile odbieranego sygnału oraz statusie pracy urządzenia,
• Wzmocnienie sygnału odpowiednie do deklarowanego zasięgu,
• Powierzchnia pokrycia wewnątrz budynku do 500 m²,
• Łatwy montaż (Plug and Play),
• W komplecie nie znajduje się antena zewnętrzna, użytkownik sam dokonuje wyboru w zależności od poziomu sygnału sugerowana A741031).
• Na urządzenie udzielana jest 24 miesięczna gwarancja.

W skład zestawu wchodzi:

• repeater,
• kołki oraz wkręty,
• instrukcja obsługi

Produkt ten rozwiązuje problem w hotelach, pensjonatach, domach i w wielu innych miejscach gdzie sygnał sieci GSM/3G/LTE jest słaby przez co rozmowa bądź połączenie z internetem jest niemożliwe.

Funkcja AGC. Automatyczna kontrola zysku, umożliwia regulację zysku w granicach do 20 dBm. Tzn. w przypadku zbyt silnego sygnału na wejściu urządzenia, odpowiedni mechanizm "stłumi" sygnał.

Regulowane wzmocnienie: Funkcja umożliwia manualne ustawienie siły sygnału na wyjściu w celu dostosowania siły sygnału do wartości dopuszczalnej przez wzmacniacz.

Instalacja Repeatera Signal GDW-505 A6777:

• wybrać miejsce na zewnątrz budynku gdzie odbieramy sygnał telefonii komórkowej,
• zewnętrzną antenę A741031 ustawić w kierunku nadajnika operatora
• wybrać takie miejsce instalacji wzmacniacza wewnątrz budynku aby antena wewnętrzna została zainstalowana w miarę centralnie w obszarze który ma pokryć zasięgiem,
• sprawdzić czy odległość od miejsca instalacji anteny zewnętrznej do miejsca instalacji anteny wewnętrznej jest większa niż 10 m,
• zamontować repeater GDW-505 z dala od źródeł ciepła zapewniając odpowiednie chłodzenie urządzenia
• sprawdzić poprawność połączeń przewodu z anteną i i wzmacniaczem
• (gniazda anteny zewnętrznej i wewnętrznej są odpowiednio oznaczone)
• włączyć zasilacz do gniazda 230 V AC

Repeater Signal GDW-505 A6777 jest podłączany zarówno do anteny zewnętrznej jak i wewnętrznej przewodami. Dlatego łatwo jest dobrać miejsce instalacji gdzie konieczne jest doprowadzenie napięcia 230 VAC.

Poniżej został pokazany schemat prawidłowej instalacji repeatera w domku jednorodzinnym.

Instalacja urządzenia w domku jednorodzinnym.





Nazwa			Repeater SIGNAL GDW-505
Kod towaru			A6777
Rodzaj towaru			Wzmacniacz GSM/3G/LTE
Dane techniczne
Pasmo pracy		MHz	880-915, 925-960; 1710-1785, 1805-1880; 1920-1980, 2110-2170 EGSM+GSM(LTE)+DCS(LTE)+WCDMA(LTE)
Powierzchnia pokrycia		m2	500
Maksymalna moc wyjściowa		dBm	15
Wzmocnienie	uplink	dB	60
	downlink		65
Maksymalne opóźnienie		μs	0,5
AGC (Autmatyczna kontrola wzmocnienia)		dB	20
ALC (Autmatyczna kontrola poziomu)			Tak
MGC (Manualna kontrola wzmocnienia)		dB	0...31
Impedancja		Ω	50
Wyświetlacz			Tak
Wbudowany miernik poziomu sygnału			Tak
Złącza antenowe	Antena zewnętrzna		N - gniazdo
	Antena wewnętrzna		N - gniazdo
Właściwości sprzętowe
Zasilanie		V DC	12
		A	3
Certyfikaty			CE (ETSI 303 609)
Wymiary		mm	350x200x60



Wzmacniacze marki SIGNAL to rodzina urządzeń umożliwiająca wzmocnienie sygnału telefonii komórkowej w budynkach. Urządzenia te cechują się wysoką jakością wykonania oraz bardzo dobrą stabilnością pracy.

Wzmacniacze firmy SIGNAL są urządzeniami, które spełniają wszystkie wymagania dotyczące legalności ich instalacji. Wszystkie urządzenia posiadają certyfikat CE wraz ze wszystkimi normami, które powinien spełniać dany wzmacniacz.
