Wysokiej jakości przewód koncentryczny TriSAT B2CA dedykowany do budowy instalacji RTV/SAT. Kabel wykonany w płaszczu LSZH-FR+ (izolacja bezhalogenowa).

• Zgodny ze standardem class A+
• Zgodny z wymaganiami rozporządzenia MTBiGM
• Klasa reakcji na ogień zgodna z CPR - B2ca-s1a,d1,a1
• Przewód w powłoce LSZH-FR+
• Miedziany rdzeń 1,00 mm
• Niska tłumienność
• Znakomite dopasowanie
• Wysoka skuteczność ekranowania
• 78% pokrycie oplotem
• 5 lat gwarancji

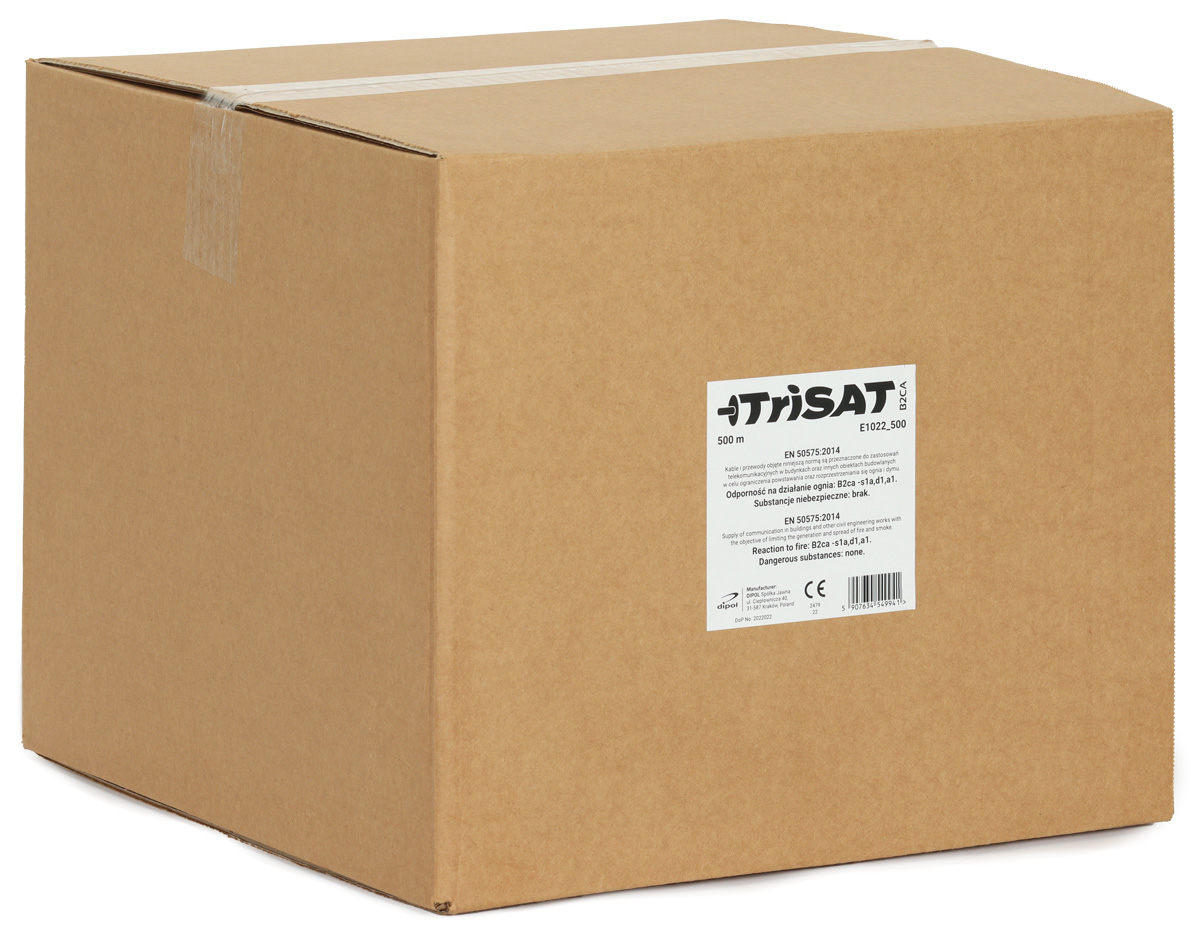

• 500 m na szpuli z ABS zapakowanej w karton

Opis szczegółowy

Wysokiej jakości przewód koncentryczny TriSAT B2CA E1022_500 dedykowany do budowy instalacji RTV/SAT w budynkach instytucji publicznych. Kabel wykonany w płaszczu LSZH-FR+, izolacja bezhalogenowa, stosowany tam, gdzie potrzebne jest większe bezpieczeństwo na wypadek pożaru (szkoły, szpitale). W przypadku pożaru kable te nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy nie są korozyjne.

Żyła wewnętrzna wykonana z drutu miedzianego o średnicy 1,00 mm oraz potrójny ekran (pierwsza folia Al/PET/Al+Sur przyklejona do dielektryka + oplot 78% + druga folia Al/PET przyklejona do płaszcza).

Cechy wyrózniające:

• zgodny ze standardem class A+
• zgodny z wymaganiami rozporządzenia MTBiGM
• klasa reakcji na ogień zgodna z CPR - B2ca-s1a,d1,a1
• przewód w powłoce LSZH-FR+
• miedziany rdzeń 1,00 mm
• niska tłumienność
• znakomite dopasowanie
• wysoka skuteczność ekranowania
• 78% pokrycie oplotem
• 5 lat gwarancji
• 500 m na szpuli z ABS zapakowanej w karton

Wymagania stosowania kabli o określonej klasie reakcji na ogień w określonym rodzaju budynku powinny wynikać z analizy ryzyka dokonanej przez projektanta instalacji teletechnicznej lub z innych krajowych dokumentów formalno-prawnych. Dyrektywa CPR nie narzuca krajom członkowskim UE wymagań dla rodzajów budynków i powiązanych z nimi kabli o określonych klasach reakcji na ogień. Według Stowarzysza Elektryków Polskich i wydanej normy N SEP–E 007 w Polsce klasa reakcji na ogień kabli i innych przewodów zainstalowanych w obrębie dróg ewakuacyjnych nie powinna być niższa niż B2ca-s1b, d1, a1.

Kabel koncentryczny do wyjść ewakuacyjnych

Zalecany dobór klasy palności kabla w zależności od klasy pożarowej budynku lub jego strefy

wg wytycznych Stowarzyszenia Elektryków Polskich

Rodzaj budynku	Budynki jednorodzinne do 3 kondygnacji	Budynki
		mieszkalne lub strefy pożarowe ZL I-V	drogi ewakuacyjne
klasa palności kabla	podstawowa Eca E1015 TRISET	trudnozapalny Dca-s2, d1, a1 E1016 TRISET PLUS	niezapalny B2ca-s1a, d1, a1 E1020 TRISET B2CA E1022 TriSAT B2CA

Zgodnie z wytycznymi SEP kabel klasy CPR B2ca

musi być instalowany w drogach ewakuacyjnych:

• Budynki wysokościowe (WW) o wysokości ponad 55 m nad poziomem terenu

• Budynki wysokie (W) o wysokości ponad 25 m do 55 m nad poziomem terenu lub mieszkalne o liczbie kondygnacji nadziemnych ponad 9 do 18 włącznie

• Budynki o kategorii zagrożenia ludzi ZL I – zawierające pomieszczenia przeznaczone do jednoczesnego przebywania ponad 50 osób niebędących ich stałymi użytkownikami, a nieprzeznaczone przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się

• Budynki o kategorii zagrożenia ludzi ZL II – przeznaczone przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się, takie jak szpitale, żłobki, przedszkola, domy dla osób starszych

• Budynki o kategorii zagrożenia ludzi ZL III – użyteczności publicznej niezakwalifikowane do kategorii ZL I oraz ZL II

• Budynki o kategorii zagrożenia ludzi ZL IV – mieszkalne

• Budynki o kategorii zagrożenia ludzi ZL V – zamieszkania zbiorowego niezakwalifikowane do kategorii ZL I oraz ZL II

• Budynki PM oraz IN (budynki produkcyjne, magazynowe, inwentarskie i in.).

Więcej o klasach palności kabli można przeczytać Dyrektywa CPR - nowy porządek kablowy

Widok przewodu

Przewody marki TRISAT są zgodne z dyrektywą CPR oraz spełniają europejską normę EN 50575, która określa wymagania dotyczące właściwości w warunkach działania ognia, metody badań i oceny kabli jako materiałów budowlanych.

Przewód koncentryczny 75 Om TriSAT B2CA E1022 został przebadany w jednostce notyfikowanej L.S. Fire Testing Institute Srl o numerze 2479 i uzyskał klasę B2ca-s1a,d1,a1 reakcji na ogień.

TriSAT B2CA spełnia normę EN50117 i jest zgodny ze standardem klasy A+ w całym paśmie transmisyjnym w przedziale częstotliwości 5 - 3000 MHz.

Przewód jest zgodny z wymaganiami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej w sprawie "warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie" z dnia 22 listopada 2012 roku w zakresie okablowania dedykowanego do instalacji RTV/SAT.

Posiada deklarację zgodności z dyrektywą RoHS, LVD, CPR.

Rozporządzenie MTBiGM z dnia 6 listopada 2012 r w § 192e pkt 4 precyzuje następujące wymagania dla przewodów koncentrycznych w instalacjach teletechnicznych budynków zbiorowego zamieszkania:

Wymagania		Charakterystyka TriSAT B2CA
Kategoria RG-6 lub wyższa		Kable z rodziny TriSAT są kablami kategorii RG-6 o podwyższonych parametrach
Podwójny ekran: folia aluminiowa + oplot o gęstości ≥ 77%		Potrójny ekran: pierwsza folia Al/PET/Al+Sur przyklejona do dielektryka + oplot 78% + druga folia Al/PET przyklejona do płaszcza
Miedziana żyła wewnętrzna o średnicy nie mniejszej niż jeden milimetr.		Żyła miedziana o średnicy 1,00mm
Klasa A	Skuteczność ekranowania 0,03...1 GHz ≥ 85 dB 1...2 GHz ≥ 75 dB 2...3 GHz ≥ 65 dB	Skuteczność ekranowania 0,03...1 GHz ≥ 97 dB 1...2 GHz ≥ 85 dB 2...3 GHz ≥ 75 dB
	Impedancja sprzężeniowa < 5 mΩ/m	Impedancja sprzężeniowa < 0,9 mΩ/m



Deklaracja zgodności parametrów technicznych TriSAT B2CA (.pdf)

Deklaracja właściwości użytkowych (.pdf)


TriSAT B2CA spełnia następujące normy:

• EN 60332-1-2 - opisuje badania palności kabla.
• EN 50399 – opisuje pomiar wydzielania ciepła i wytwarzania dymu przez kable podczas sprawdzania rozprzestrzeniania się płomienia.
• EN 60754-1/2 - opisuje korozyjność gazów powstałych w wyniku spalania.
• EN 61034-2 - opisuje sposób badania gęstości wydzielanych dymów.

TriSAT B2CA E1022_500 posiada 78% pokrycie oplotem gwarantujące wysoki poziom ekranowania i chroniące sygnał użyteczny przed wpływem zakłóceń zewnętrznych.

Wartość pokrycia przewodu oplotem (78%) pozostaje w zgodzie z wymogami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Wysokiej jakości, potrójnie ekranowany kabel koncentryczny typu RG6 posiada żyłę wewnętrzną wykonaną z drutu miedzianego o średnicy 1,00 mm, co sprawia, że kabel posiada bardzo dobre parametry tłumiennościowe. Rdzeń ten nie ulega korozji, a przewód nie jest sztywny.

Optymalnie dobrana elastyczność płaszcza pozwala na łatwe układanie przewodu zarówno w szachtach kablowych, jak i puszkach instalacyjnych, czy skrzynkach montażowych.

Kabel został wykonany z zachowaniem ostrych rygorów jakościowych, z małymi dopuszczalnymi odchyłkami od parametrów nominalnych.

Dla zabezpieczenia minimalnego promienia gięcia przewodu umieszczane w ścianach przewody powinny być układane w rurkach/peszlach.

Dedykowane złącze F: Złącze kompresyjne F 6 MASTER E80332. W celu szybkiego montażu złącza F 6 MASTER E80332 na kablu, należy usunąć niebieską folię oraz wywinąć oplot. Na tak przygotowany przewód można założyć złącze F 6 MASTER i zacisnąć przy pomocy narzędzia - Zaciskacz uniwersalny MASTER E80075.

Ekranowanie przewodu TriSAT B2CA w przedziale częstotliwości 30-3000 MHz

oraz wymagania dla klasy A+.

Impedancja sprzężeniowa przewodu TriSAT B2CA w przedziale częstotliwości 5-30 MHz

oraz wymagania dla klasy A+.

Tłumienie kabla w przedziale częstotliwości 5-2400 MHz.

Tłumienie odbić w przedziale częstotliwości 5-2400 MHz.

Charakterystyka impedancji wejściowej w przedziale częstotliwości 5-2400 MHz.

Impedancja dopasowania

Według normy EN50117 przewody koncentryczne, w zależności od skuteczności ekranowania, dzielimy na klasy:C, B, A, A+, A++.

Klasy ekranowania przewodów

Klasa	5-30 MHz [mΩ/m]	30-1000 MHz [dB]	1-2 GHz [dB]	2-3 GHz [dB]
C	50	75	65	55
B	15	75	65	55
A	5	85	75	65
A+	2,5	95	85	75
A++	0,9	105	95	85





Cena dotyczy przewodu o długości 500 mb

Dane techniczne

Rodzaj towaru			Przewód koncentryczny
Typ			TriSAT B2CA
Marka			TriSAT
Długość przewodu		m	500
Zastosowanie			Wewnętrzny
Klasa kabla			RG-6
Zgodność z Rozporządzeniem MTBiGM			Tak
Klasa CPR			B2ca
Kabel żelowany			Nie
Własności fizyczne
Impedancja		Ω	75
Klasa ekranowania			A+
Impedancja transferowa TI		mΩ/m	<0,9
Żyła	materiał		Miedziana
	średnica	mm	1,00
Dielektryk	spienienie		Fizyczne
	średnica	mm	4,6
Ekran
Ilość warstw			3
Pierwsza folia	przyklejona do dielektryka		TAK
	materiał		Al/PET/Al+Sur
	wymiary	µm	18 x 12/15/12
	całkowita grubość	µm	80
Oplot	materiał		Cynowana miedź
	średnica drutu	mm	0,1
	ilosć drutów	szt.	16x10
	pokrycie	%	78
Druga folia	przyklejona do płaszcza		Tak
	materiał		Al/PET
	grubość warstwy	µm	20x30/19
	całkowita grubość	µm	27
Płaszcz	materiał		LSZH-FR+
	średnica	mm	6,9
	kolor		Biały (RAL 9010)
Własności elektryczne
Pojemność		pF/m	54
Współczynnik skrócenia fali		%	82
Własności mechniczne
Temperatura pracy		°C	-25...+70
Temperatura układania		°C	-5...+40
Minimalny promień gięcia		mm	35 (jednokrotnie)70 (wielokrotnie)
Masa		kg/km	56,20
Pakowanie
Karton	wymiary	cm	39x39x33
Szpula	szerokość	mm	380
	średnica otworu wewnątrz szpuli	mm	145
	ilość przewodu	m	500
