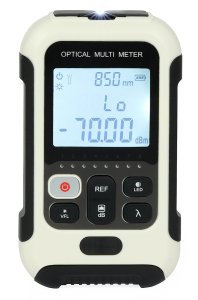

Miernik mocy optycznej ULTIMODE OPM-20T-V01 to urządzenie służące do sprawdzania tłumienia toru optycznego sieci światłowodowych jedno- i wielomodowych.

• Detektor InGaAS
• Zakres pomiaru: -70...+10 dBm
• Pomiar 8 długości fali (850, 1270, 1300, 1310, 1490, 1550, 1577, 1625 nm)
• Uniwersalne złącze 2,5 mm
• Możliwość pomiaru względnego lub bezwzględnego poziomu mocy
• Funkcja pomiaru referencyjnego
• Pamięć 500 pomiarów
• Możliwość ręcznej kalibracji wskazań
• Wbudowany wizualny lokalizator uszkodzeń VFL 1 mW
• Tester okablowania sieciowego
• Wbudowana latarka LED

Opis szczegółowy

Miernik mocy optycznej ULTIMODE OPM-20T-V01 to urządzenie służące do sprawdzania tłumienia toru optycznego sieci światłowodowych jedno- i wielomodowych. Miernik skalibrowany został do wykonywania pomiarów dla 8 długości fali: 850, 1270, 1300, 1310, 1490, 1550, 1577, 1625 nm. Można go więc wykorzystać w różnych instalacjach w tym GPON, GEPON, czy xWDM. Zakres pomiarowy -70...+10 dBm z dokładnością +/-5% (dla -10 dBm) pozwala na dokładne sprawdzenie instalacji światłowodowej. Urządzenie posiada funkcję zapisu wartości referencyjnej i pomiar mocy względnej w dB oraz pomiaru mocy bezwzględnej (mW, dBm).

Miernik posiada możliwość zapisu w pamięci 500 mierzonych wartości (dla pomiarów bezwględnych). Przydatną funkcją jest również opcja ręcznej korekcji wskazań dla poszczególnych długości fali. Wskazania korygować (kalibrować) można w zakresie [-5,+5] dB z krokiem 0,1 dB.

Miernik posiada uniwersalne złącze pozwalające na wpinanie wtyków z ferrulą 2,5 mm (SC, FC, ST). Podświetlany, 4-wierszowy ekran pozwala na intuicyjną obsługę i łatwy odczyt wymaganych informacji. Istotnymi cechami urządzenia są: kompaktowy rozmiar, niewielka masa oraz wygodna w użyciu klawiatura przekładające się na wygodę użytkowania. Wbudowana bateria ładowana jest przez złącze USB typu C.

Miernik posiada wbudowany wizualny lokalizator uszkodzeń (VFL) o mocy 1 mW. Element ten pozwala na sprawdzanie ciągłości łącza optycznego oraz podstawową diagnostykę uszkodzeń włókien światłowodowych na dystansie do około 8 km. Moc lasera jest wystarczająca do przeprowadzenia testu i jednocześnie bezpieczna dla wzroku instalatora.

Tester okablowania sieciowego (złącza RJ45) pozwala na weryfikacje ciągłości żył w skrętce komputerowej na maksymalnym dystansie 300 m oraz poprawność zaciśnięcia złączy RJ45.

Wbudowana latarka LED może być przydatnym gadżetem podczas realizacji instalacji.

Cechy wyróżniające:

Detektor InGaAS
Zakres pomiaru: -70...+10 dBm
Pomiar 8 długości fali (850, 1270, 1300, 1310, 1490, 1550, 1577, 1625 nm)
Uniwersalne złącze 2,5 mm
Możliwość pomiaru względnego lub bezwzględnego poziomu mocy
Funkcja pomiaru referencyjnego
Pamięć 500 pomiarów
Możliwość ręcznej kalibracji wskazań
Wbudowany wizualny lokalizator uszkodzeń VFL 1 mW
Tester okablowania sieciowego
Wbudowana latarka LED

Dane techniczne

Nazwa			OPM-20T-V01
Marka			ULTIMODE
Rodzaj towaru			Miernik mocy optycznej
Typ miernika			Jednomodowy, Wielomodowy
Mierzona długość fali		nm	850, 1270, 1300, 1310, 1490, 1550, 1577, 1625
Typ detektora			InGaAs
Zakres pomiaru		dBm	-70...+10
Złącze			uniwersalne 2,5 mm
Adaptery			brak
Dokładność pomiaru		%	5 (-10 dBm)
Pamięć pomiarów			Tak
Lokalizator uszkodzeń	typ złącza	-	uniwersalne 2,5 mm
	moc	mW	1
	długość fali	nm	650
Dopuszczalna temperatura	pracy	°C	-10...+60
	przechowywania		-20...+60
Zasilanie	typ	-	akumulator litowy
	napięcie	V	3,7
	pojemność	mAh	450
Wymiary		mm	100 x 59 x 28
Masa		kg	0,095
Funkcje dodatkowe			Tester okablowania sieciowego (złącza Rj45), Latarka LED

Kategorie

Filtry

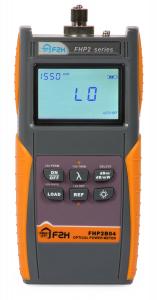

Miernik mocy optycznej GRANDWAY FHP2B04

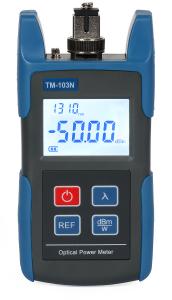

Miernik mocy optycznej TM103N

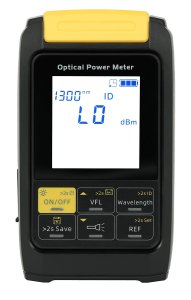

Miernik mocy optycznej Ultimode OPM-2 (VFL tester RJ45 latarka LED)
