Opis szczegółowy

Miernik mocy optycznej Ultimode OPM-2 L5818 to urządzenie służące do sprawdzania tłumienia toru optycznego sieci światłowodowych jedno- i wielomodowych. Miernik skalibrowany został do wykonywania pomiarów dla 10 długości fali: 850, 980, 1270, 1300, 1310, 1490, 1550, 1577, 1625, 1650 nm. Można go więc wykorzystać w różnych instalacjach w tym GPON, GEPON, czy xWDM. Zakres pomiarowy -70...+10 dBm z dokładnością +/-5% (dla -10 dBm) pozwala na dokładne sprawdzenie instalacji światłowodowej. Urządzenie posiada funkcję zapisu wartości referencyjnej i pomiar mocy względnej w dB oraz pomiaru mocy bezwzględnej (mW, dBm).

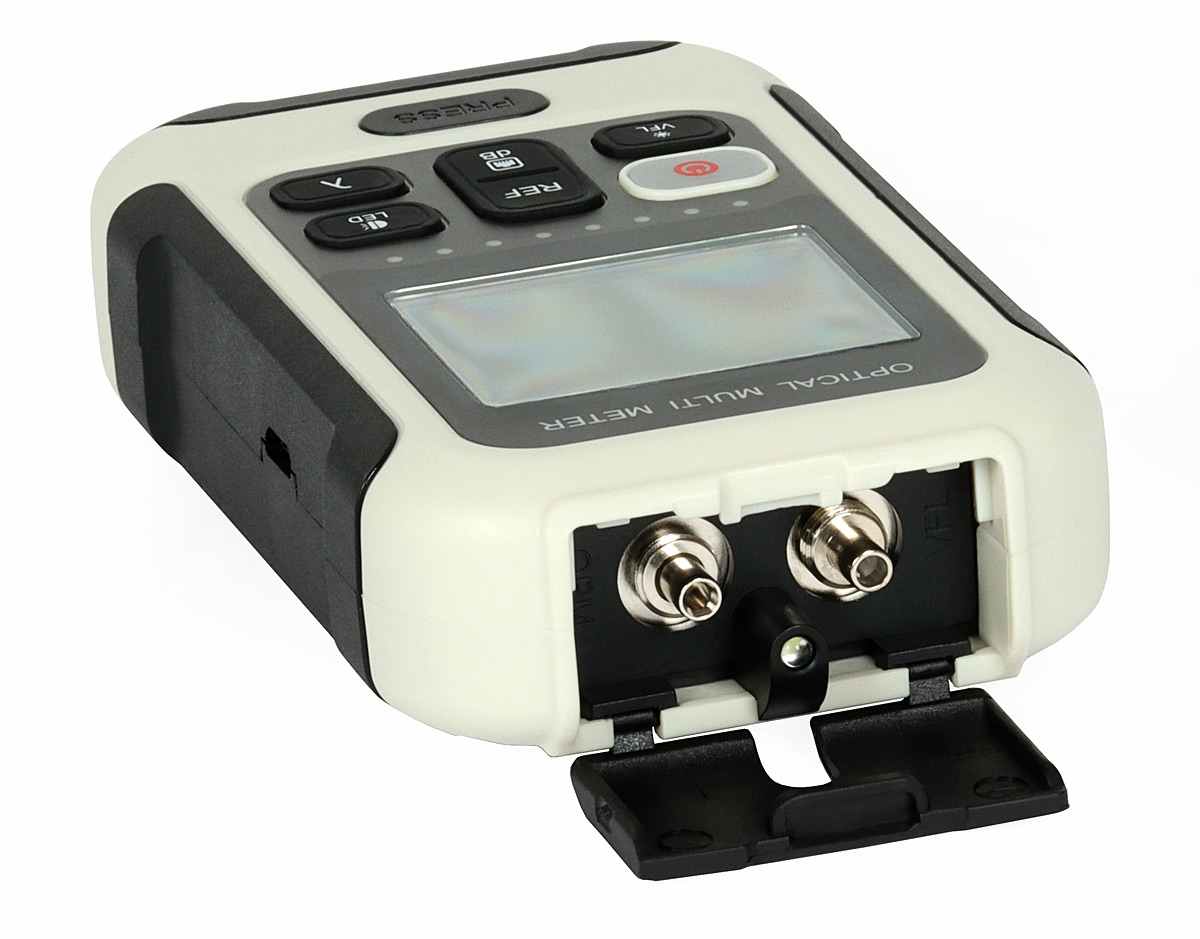

Miernik posiada uniwersalne złącze pozwalające na wpinanie wtyków z ferrulą 2,5 mm (SC, FC, ST). Podświetlany, 3-wierszowy ekran pozwala na intuicyjną obsługę i łatwy odczyt wymaganych informacji. Istotną cechą urządzenia jest możliwość wykonywania kalibracji miernika przez użytkownika. Dzięki temu możliwe jest korygowanie wskazań w sytuacji, gdy możliwe jest porównanie ich z urządzeniem wzorcowym.

Miernik posiada wbudowany wizualny lokalizator uszkodzeń (VFL) o mocy 1 mW. Element ten pozwala na sprawdzanie ciągłości łącza optycznego oraz podstawową diagnostykę uszkodzeń włókien światłowodowych na dystansie do około 8 km. Moc lasera jest wystarczająca do przeprowadzenia testu i jednocześnie bezpieczna dla wzroku instalatora.

Tester okablowania sieciowego (złącza RJ45) pozwala na weryfikacje ciągłości żył w skrętce komputerowej na maksymalnym dystansie 300 m oraz poprawność zaciśnięcia złączy RJ45. Wbudowana latarka LED może być przydatnym gadżetem podczas realizacji instalacji.

Cechy wyróżniające:

• Detektor InGaAS
• Zakres pomiaru: -70...+10 dBm
• Pomiar 10 długości fali (850, 980, 1270, 1300, 1310, 1490, 1550, 1577, 1625, 1650 nm)
• Uniwersalne złącze 2,5 mm
• Możliwość pomiaru względnego lub bezwzględnego poziomu mocy
• Funkcja pomiaru referencyjnego
• Możliwość ręcznej kalibracji wskazań
• Wbudowany wizualny lokalizator uszkodzeń VFL 1 mW
• Tester okablowania sieciowego
• Wbudowana latarka LED
• Zasilanie bateryjne 2x AAA
