Miernik mocy optycznej TM103N

Miernik mocy optycznej TM103N L5815 to urządzenie służące do sprawdzania tłumienia toru optycznego sieci światłowodowych jedno- i wielomodowych. Miernik skalibrowany został do pracy z falą o długości 850 nm,1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm. Zakres pomiarowy -50...+26 dBm z dokładnością +/-3% (dla -10 dBm) pozwala na dokładne sprawdzenie instalacji światłowodowej. Urządzenie posiada funkcję pomiaru wartości referencyjnej (dB) oraz pomiaru mocy bezwzględnej (mW, dBm).

Pojedynczy port detektora precyzyjnie obsługuje wszystkie oferowane długości fali. Urządzenie posiada funkcję automatycznego wyłączania, a wskaźnik wyczerpania przypomina o konieczności wymiany baterii (3x AAA, brak w zestawie). Czas pracy na jednym zestawie baterii to aż 120 godzin (przy braku podświetlenia ekranu).

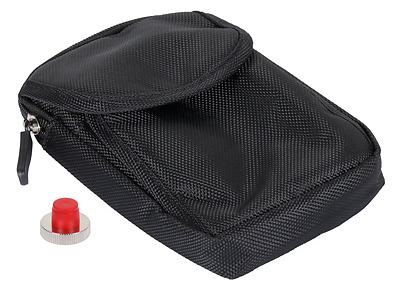

Urządzenie wyposażone jest w złącze SC/PC, dzięki czemu nie ma problemu z dobraniem odpowiednich patchcordów pomiarowych. Do zestawu dołączony został adapter FC/PC oraz etui.

Aby móc wykonywać pomiary w instalacjach, w których nie pracuje jeszcze sprzęt aktywny, do miernika zalecane jest dokupienie źródła światła TM102N-SM L5819.

Więcej na temat pomiarów z wykorzystaniem tego oraz innych urządzeń przeczytać można w artykule "Pomiary w instalacjach światłowodowych".

Model	TM103N
Kod	L5815
Mierzona długość fali	850 nm 1300 nm 1310 nm 1490 nm 1550 nm 1625 nm
Typ detektora	InGaAs
Zakres pomiaru	-50 ... +26 dBm (@1550nm)
Typ złącza	SC/PC (ferrula 2.5mm), adapter FC/PC
Dokładność pomiaru	±3% (przy -10 dBm, przy 22°C)
Dopuszczalna temperatura pracy	-10°C ... +50°C
Dopuszczalna temperatura przechowywania	-20°C ... +70°C
Wymiary	130 x 69 x 29 mm
Masa	160 g
Zasilanie	3x bateria AAA
